本視頻是DAQ2480E_OE采集卡的設備使用指南

拿到采集卡的第一步

我們先要檢查產品的包裝是否完好

然后再看包裝里面有這些東西

首先是發貨清單

然后是我們的規格書

通信協議

接下來是12伏電源

然后電源轉接線

網線、合格證書

射頻線

最后是采集卡本體

采集卡本體上會有這個產品的標簽

還要和自己的采購型號做對比

是否一致

查看采集卡是否外觀上有問題

最后搖晃一下采集卡看有沒有問題

第二步設備連接

我們先來看看

采集卡的每個接口都是什么

光口版本和網口版本的采集卡

它的接口是不一樣的

可以看到這里

在購買前

請確定好要購買是光口版本

還是網口版本

發貨后用戶無法自己更換版本類型

如果后續有更換需求就要聯系廠家

現在演示光口版本的連接

光口版本需要準備以下器件

首先是這個SFP+光模塊要兩個

然后是要一致的

還有這個LC的光纖跳線

還有我們的這個萬兆網光口網卡

如果沒有的話

就可以選擇

用交換機來中繼的方式實現

采集卡一共是有兩種連接方式

一種是采集卡

直接和上位機用光口來進行連接

還有一種是采集卡

通過交換機

和上位機進行一個中繼的連接

由于我使用的設備是筆記本

只有千兆的這個以太網口

所以使用交換機中繼的方式來演示

此時我的設備速率被限制在了這個千兆網口的速率

如果交換機和上位機

這里都是萬兆的網口

那用光纖這樣中繼的方式

也是可以達到10G的速率

現在進行設備的連接

首先所有設備都沒有上電

然后第二步

我們把光模塊插進這個光口上

然后把我們的光纖接上

TX接RX  Rx接TX

這里網線是接好的

最后給設備供電

這樣我們10g光口版本的采集卡連接也完成了

現在是演示網口版本采集卡的連接

首先先將這個網口接上

然后這一邊接到上位機

再給采集卡通電

網口版本采集卡連接完成

第三步設備通信測試

我們的千兆網口和萬兆光口的測試方法都是一樣的

首先檢查設備的連接是否穩固

然后進行IP地址的配置

因?yàn)槲覀兊牟杉?/p>

用的是UDP傳輸協議

所以需要把IP地址設置為和采集卡同網段的地址

更改適配器設置以太網絡

把我們的IPV4地址更改成這個192.168.137.3

然后我們打開這個CMD控制臺

對采集卡進行PIN通信測試

它采集卡IP地址是192.168.137.2

這里顯示發送和接收都已經OK

沒有丟包

就是通信成功了

如果顯示請求超時或者無法訪問主機

則需要確認以下幾點

采集卡供電是否正常

各設備之間是否連接到位

或者是sfp+網卡之類的沒有選擇正確

也可能是我們的IP地址沒有配置正確

第四步數據保存

在交付資料中

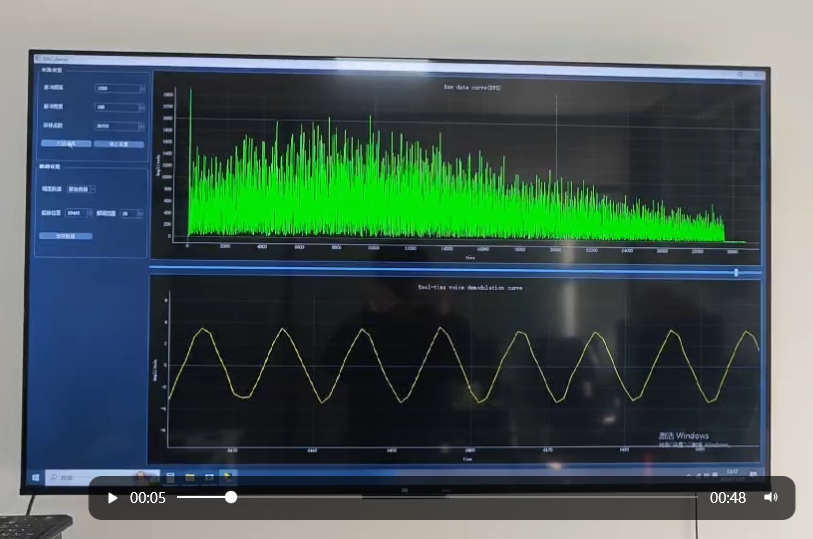

我們做了一個演示軟件

是針對DAS系統這一個

可以對DAS采集到的數據進行保存

然后這些數據

我們是可以用Python的例程來解析

讀取的這些數據

是這個保存的數據

然后保存出來的數據

是一個bin格式的一個文件

但是如果需要保存原始數據的話

就需要自行根據二次開發文檔中的通訊協議來自行進行代碼的編程保存

我們這里面會有

UDP的報文格式

整個數據的類型設置內容等都在里面

如果要進一步開發的話

就需要根據我們的這個二次開發文檔來進行開發
