分布式光纖DAS一體化模塊 適用石油/水務/天然氣管道/交通振動聲波振動監測
產品概述：分布式光纖DAS一體化模塊內部集成了高性能的3k窄線寬激光器，AOM聲光調制器，EDFA放大器等器件，采用相干探測光路，具有非常靈敏的技術特點。該DAS一體化模塊搭配一張DAS專用的高速采集卡及工控機即可實現分布式光纖振動傳感系統。
產品型號：GY-DAS-V4-40-1-A80
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
描述
為了方便光纖傳感科研及產品研發人員快速實現自己的光纖聲波監測系統，我們把DAS系統復雜的光電器件集成到了一個模塊中，只有一本稍微厚點的書那么大。然后研發人員只需要搭配一張高速的數據采集卡，安裝到工控機（電腦）上，即完成了DAS系統的所有硬件準備；剩下的就是專注于分布式光纖聲波監測系統的上位機和算法實現，我們除了提供DAS模塊的同時還提供了免費的售后技術支持服務。
適合用戶
- 您是光纖傳感系統的廠商，熟悉行業領域，本身也有著自己得DAS或DVS系統，但是硬件成本偏高，想降降本。
- 您是系統集成商，有業務資源，也有軟件研發人員，之前都是買別人的產品用于實施，沒有自己的產品，現在想推出自己的DAS或DVS系統。
- 您是高?；蚩蒲泄ぷ髡?，有軟件編程及信號處理能力，需要搭建自己分布式光纖傳感實驗平臺，但是經費有限，所以想低成本的實現自己的實驗平臺。
- 其他情況。
特性
- 高集成度（UNL，AOM，EDFA，Raman）
- 模塊化設計可根據傳感距離選擇模塊
- 靈活的控制方式
- 高穩定性和高可靠性
- 外形結構可定制化設計
原理圖：
DAS原理圖
參數：
| 模塊參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
|---|---|---|---|---|---|
| 測量距離 | 60 | km | |||
| 脈沖寬度 | 50 | 500 | ns | ||
| 預熱時間 | <10 | Min | |||
| 工作電壓 | 4.8 | 5.2 | V | ||
| 功率 | 3.5 | 9 | 15 | W | |
| 工作溫度 | -20 | 60 | ℃ | ||
| 存儲溫度 | -30 | 70 | ℃ | ||
| 通信接口 | RS-232 | ||||
| 通信協議 | Modbus-RTU | ||||
| 超窄線寬光源 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 工作波長 | 1530 | 1550 | 1570 | nm | |
| 輸出功率 | 10 | 13 | dBm | ||
| 線寬 | <3 | kHz | |||
| 相對強度噪聲 | <120 | dB/Hz | |||
| 波長漂移 | ±1 | pm | |||
| 功率穩定度 | ±2% | 全溫范圍 | |||
| 邊模抑制比 | 60 | dB | |||
| 脈沖EDFA | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 工作波長范圍 | 1550.12 | nm | |||
| 輸入峰值光功率 | 10 | dBm | |||
| 輸入平均光功率 | -35 | -30 | dBm | ||
| 輸出峰值光功率 | 23 | dBm | |||
| 輸出平均光功率 | 0 | dBm | |||
| 重復頻率 | 100 | kHz | |||
| 噪聲系數 | 5.5 | dB | |||
| 偏振相關增益 | 0.5 | dB | |||
| 偏振模色散 | 0.5 | ps | |||
| 聲光調制器 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 工作波長范圍 | 1520 | 1550 | 1580 | nm | |
| 平均光功率 | 0.5 | W | |||
| 最大脈沖光功率 | 0.5 | kW | |||
| 插入損耗 | 2.5 | 3 | dB | ||
| 消光比 | 50 | dB | |||
| 上升/下降時間 | 30 | ns | |||
| 頻率 | 80 | MHz | |||
| 駐波比 | 1.2:1 | ||||
| 輸入阻抗 | 50 | Ω | |||
| 射頻功率 | 2.5 | W | |||
| 頻移 | 80 | MHz | |||
| 拉曼放大器 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 激光器波長 | 1455 | nm | |||
| 輸出功率范圍 | 25 | 27 | dBm | ||
| 平衡探測器 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 帶寬 | 80 | MHz | |||
| 增益 | 80 | kV/A | |||
| NEP | 30 | pW/Sqrt(Hz) | |||

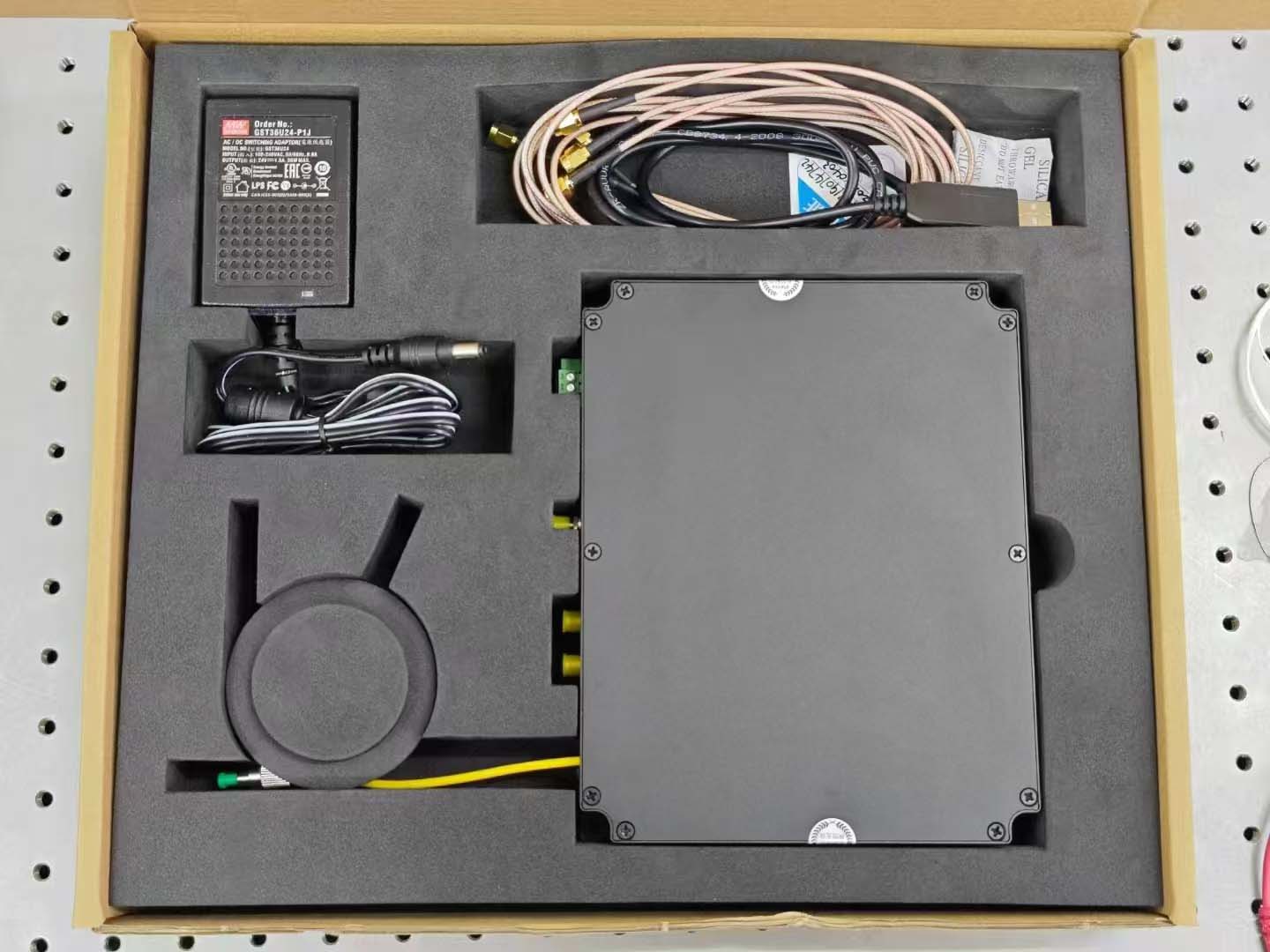

光纖振動監測系統硬件

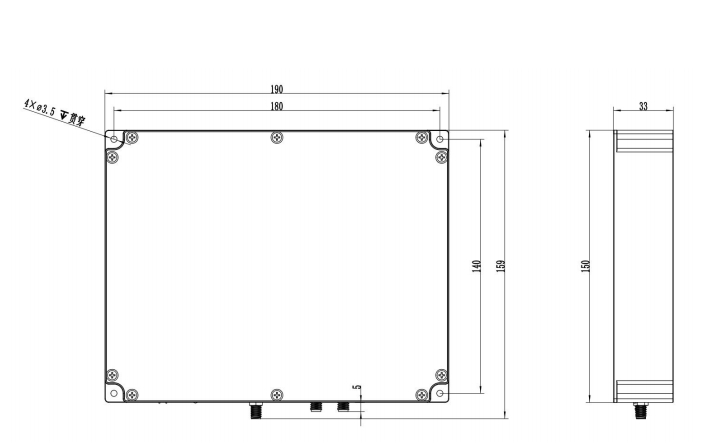

機械尺寸圖
以下為 DAS/DVS 一體化模塊整體尺寸為190*150*33mm，不含連接器及光纖，為了確保模塊的散熱性能，在安裝該模塊時，應該確保有良好的通風環境。光纖法蘭及同軸接頭，在不使用的時候請使用相應的保護帽將其保護起來，以免弄臟接頭。
測試截圖

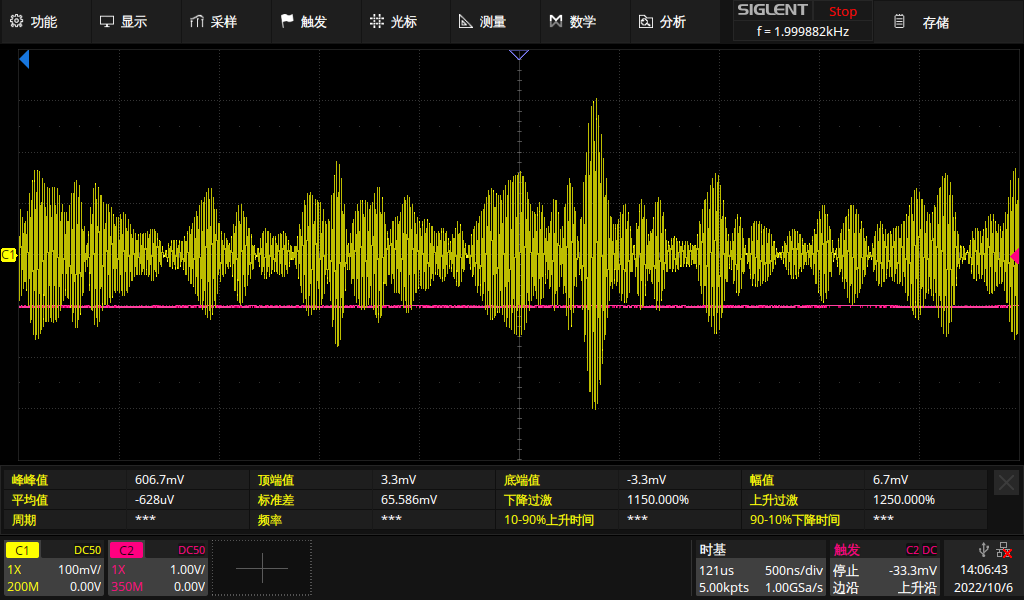

DAS測試示波器截圖
DAS測試示波器截圖
訂貨信息
距離：40KM（默認）/60KM
通道數：1（默認）/2 路
調制：80M AOM（默認），200M AOM
搭配采集卡推薦
| 模塊實拍圖 | 產品名稱 | 型號及描述 |
|---|---|---|
 | DAS專用高速數據采集卡 | PCIE接口，250MSps采樣率，14bits，DAS專用采集卡；內置解調算法和相干衰落抑制算法，大幅降低運輸數據量，輸出信號無法再次解調。 |
| 網口型DAS數據采集卡 | 以太網網口/光口；250MSps采樣率，14bits，DAS專用采集卡，內置解調算法和相干衰落抑制算法，大幅降低運輸數據量，輸出信號無法再次解調。 |
常見問題
- 您的DAS模塊的空間分辨率是多少
- 答：在相干探測方案的DAS系統中，空間分辨率參數是由發出的脈沖激光的脈寬決定的，我們的DAS模塊采用80M的AOM，上升時間是30ns，所以最窄也就基本能調制出60ns左右的脈寬，那么對應的空間分辨率是6米，但是實際工程應用中我們都會采用100ns的參數進行使用，所以對應的空間分辨率是10米；但是做過工程應用的都基本知道，現場振動是一片而不是一個點，所以空間分辨率在實際項目中不見得那么重要了，一般更關注定位精度，而定位精度跟脈沖寬度的設置，重頻，以及算法都有關系。
- 您的DAS模塊的需要什么樣的采集卡
- 答：需要至少250M的高速采集卡；如果選擇80M的AOM則使用250M的采集卡，如果選用200M的AOM，請使用1G的采集卡。
- DVS跟DAS的區別是什么？
- dvs是定性測量，通過幅度檢測振動，但幅度與振動不是線性關系，das是相位解調，解調出來的相位完全與振動成線性關系，可以完全恢復出振動或聲音信號。
相關內容
DAS一體化模塊選型表
| 型號 | 類型 | 通道數 | 監測距離 | 中頻 | 激光器 | 特點 | 連接 |
|---|---|---|---|---|---|---|---|
| GY-DAS-V4-40-1-A80 | 常規單模型 | 1 | ≤40km | 80M | <3kHz | 高性價比 | [查看詳情] |
| GY-DAS-V4-40-2-A80 | 常規單模型 | 2 | ≤40km | 80M | <3kHz | 高性價比 | [查看詳情] |
| GY-DAS-V4-40-1-A200 | 常規單模型 | 1 | ≤40km | 200M | <3kHz | 空間分辨率可調高 | [查看詳情] |
| GY-DAS-V4-40-2-A200 | 常規單模型 | 2 | ≤40km | 200M | <3kHz | 空間分辨率可調高 | [查看詳情] |
| GY-DAS-V4-40-1-A80-1k | 常規單模型 | 1 | ≤40km | 80M | <1kHz | 高性能的光源 | [查看詳情] |
| GY-DAS-V4-40-1-A200-1k | 常規單模型 | 1 | ≤40km | 200M | <1kHz | 高性能的光源 | [查看詳情] |
| GY-DAS-V4-60-1-A80 | 常規單模型 | 1 | ≤60km | 80M | <3kHz | 監測距離長 | [查看詳情] |
| GY-DAS-V4-60-2-A80 | 常規單模型 | 2 | ≤60km | 80M | <3kHz | 監測距離長 | [查看詳情] |
| GY-DAS-V4-60-1-A200 | 常規單模型 | 1 | ≤60km | 200M | <3kHz | 空間分辨率和距離兼顧 | [查看詳情] |
| GY-DAS-V4-60-2-A200 | 常規單模型 | 2 | ≤60km | 200M | <3kHz | 空間分辨率和距離兼顧 | [查看詳情] |
| GY-DAS-UNP-40-1-80M-PM | 偏振分集型 | 1 | ≤40km | 80M | <3kHz | 消除偏振衰落 | [查看詳情] |
| GY-DAS-UNP-40-1-200M-PM | 偏振分集型 | 1 | ≤40km | 200M | <3kHz | 消除偏振衰落 | [查看詳情] |
| GY-DAS-UNP-40-1-80M | 窄脈沖 | 1 | ≤40km | 80M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-UNP-40-2-80M | 窄脈沖 | 2 | ≤40km | 80M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-UNP-40-1-200M | 窄脈沖 | 1 | ≤40km | 200M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-UNP-40-2-200M | 窄脈沖 | 2 | ≤40km | 200M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-RF-1-1-40-80 | 全時鐘同步 | 1 | ≤40km | 80M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-1-40-80 | 全時鐘同步 | 2 | ≤40km | 80M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-1-3-40-80 | 全時鐘同步 | 1 | ≤40km | 80M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-3-40-80 | 全時鐘同步 | 2 | ≤40km | 80M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-1-1-40-200 | 全時鐘同步 | 1 | ≤40km | 200M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-1-40-200 | 全時鐘同步 | 2 | ≤40km | 200M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-1-3-40-200 | 全時鐘同步 | 1 | ≤40km | 200M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-3-40-200 | 全時鐘同步 | 2 | ≤40km | 200M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-CFS-40-250-1 | 全集成模塊 | 1 | ≤40km | 80M | <3kHz | DAS光路+采集卡+體積小 | [查看詳情] |
| GY-DAS-CFS-40-250-2 | 全集成模塊 | 2 | ≤40km | 80M | <3kHz | 全集成2路 | [查看詳情] |
| GY-DAS-CFS-60-250-1 | 全集成模塊 | 1 | ≤60km | 80M | <3kHz | 距離長 | [查看詳情] |
| GY-DAS-CFS-60-250-2 | 全集成模塊 | 2 | ≤60km | 80M | <3kHz | 距離長 | [查看詳情] |
采集卡選型表
| 產品型號 | 采樣率 | 通道數 | 接口類型 | 核心功能特性 | 典型應用 | 選型指引 |
|---|---|---|---|---|---|---|
| GY-DAQ-2480 | 250M | 2通道 | PCIe x8 | DAS高速采集 性價比之選 | 分布式聲學傳感 (DAS) | [查看詳情] |
| GY-DAQ-2480-E | 250M | 2通道 | 千兆以太網 (RJ45) | DAS高速采集 性價比之選 | 分布式聲學傳感 (DAS)，測風雷達 | [查看詳情] |
| GY-DAQ-2480-OE | 250M | 2通道 | 萬兆光口 (Spf+ 10G) | 光口傳輸，邊緣部署 | 分布式聲學傳感 (DAS) | [查看詳情] |
| GY-DAQ-2510D | 1G | 2通道 | PCIe x8 | 硬件IQ解調 高分辨率 | 高精度DAS系統 | [查看詳情] |
| GY-DAQA-2510 | 1G | 2通道 | PCIe x8 | 集成AWG掃頻源 一體化方案 | 啁啾DAS系統，雷達，OCT，高精度掃頻光纖傳感系統 | [查看詳情] |
| DTS-ETH-250M-2 | 250M | 2通道 | 千兆以太網 (RJ45) | DTS測溫專用優化 低噪聲設計 | 分布式溫度傳感 (DTS)，氣象雷達 | [查看詳情] |
| DVS-ETH-100M-2 | 100M | 2通道 | 千兆以太網 (RJ45) | DVS采集卡集成平均及差分算法 | 分布式光纖振動傳感 (DVS) | [查看詳情] |
知識擴展
[產品動態] 2025-11-25 07:17:30
關鍵詞：皮帶機監測光纖監測皮帶機
3米空間分辨率的DAS一體化模塊 轉為皮帶機監測應用而設計;該DAS一體化模塊是一款專門針對皮帶機托輥監測應用的DAS模塊；能夠?qū)崿F(xiàn)20ns脈寬輸出，空間分辨率實測達到3米，監測距離為10km， 頻率信號為80M，所以只需要搭配一張250M采樣率的采集卡即可工作。
[產品動態] 2025-06-16 23:10:02
RtDAS 是桂林光翼智能科技有限公司研發的新型 DAS 設備，采用啁啾脈沖調制方案，與傳統的 DAS 設備相比，其優點在于能夠抑制整段傳感光纖上的衰落噪聲和偏振噪聲，降低信號解調出錯率，具有高靈敏度，可以高保真地還原振動波形，且具備全域?qū)崟r(shí)解調能力。
[產品動態] 2025-03-16 03:10:51
增強版DAS系統發布 能夠?qū)?0km長的光纜進行實時相位解調，從視頻上可以清晰看到V字形頻譜，去相干衰落：沒有相干衰落對信號的影響，在信號分析上會更得心應手。
[產品動態] 2024-09-20 00:49:23

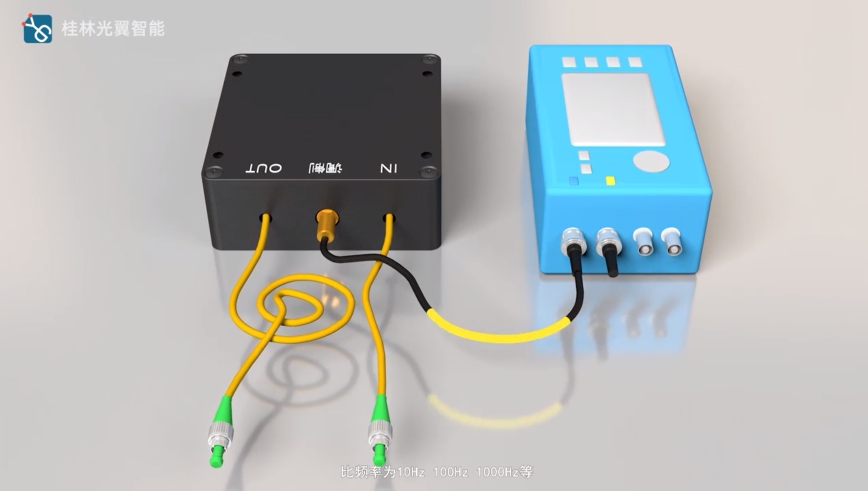

通過信號發生器可以給PZT光纖振動器輸入不同的調制信號，比頻率為10Hz, 100Hz, 1000Hz等， 振動的強弱可以通過設置電壓值大小進行修改。一款做光纖振動DAS必備的測試小工具
