DAS跟DVS項目調試過程中常見的故障異常及解決辦法
2023年05月09日 23:03
1、光沒有進入傳感光纖

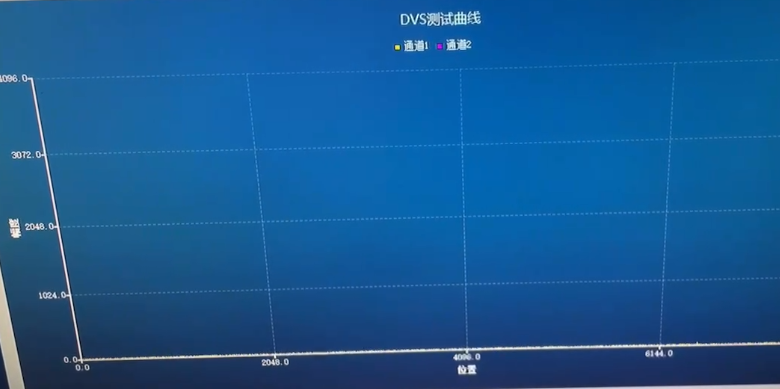

現象：DVS的Demo軟件沒有看到曲線圖，或曲線圖非常弱。如下圖：

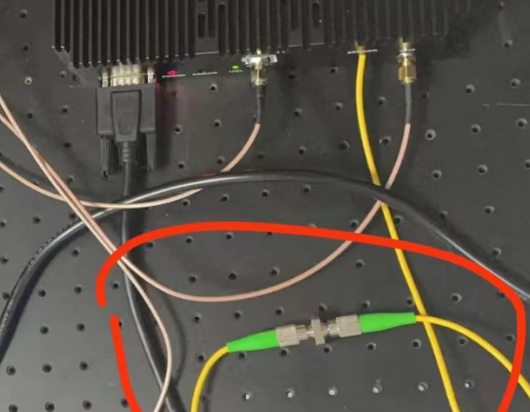

排查辦法：檢查FC接頭是否接好，如果連接好了依然沒有看到曲線，嘗試清潔接頭（連接頭用無塵紙擦干凈），然后重新連接接頭。
2、有信號，但是弱，前端反射太大導致

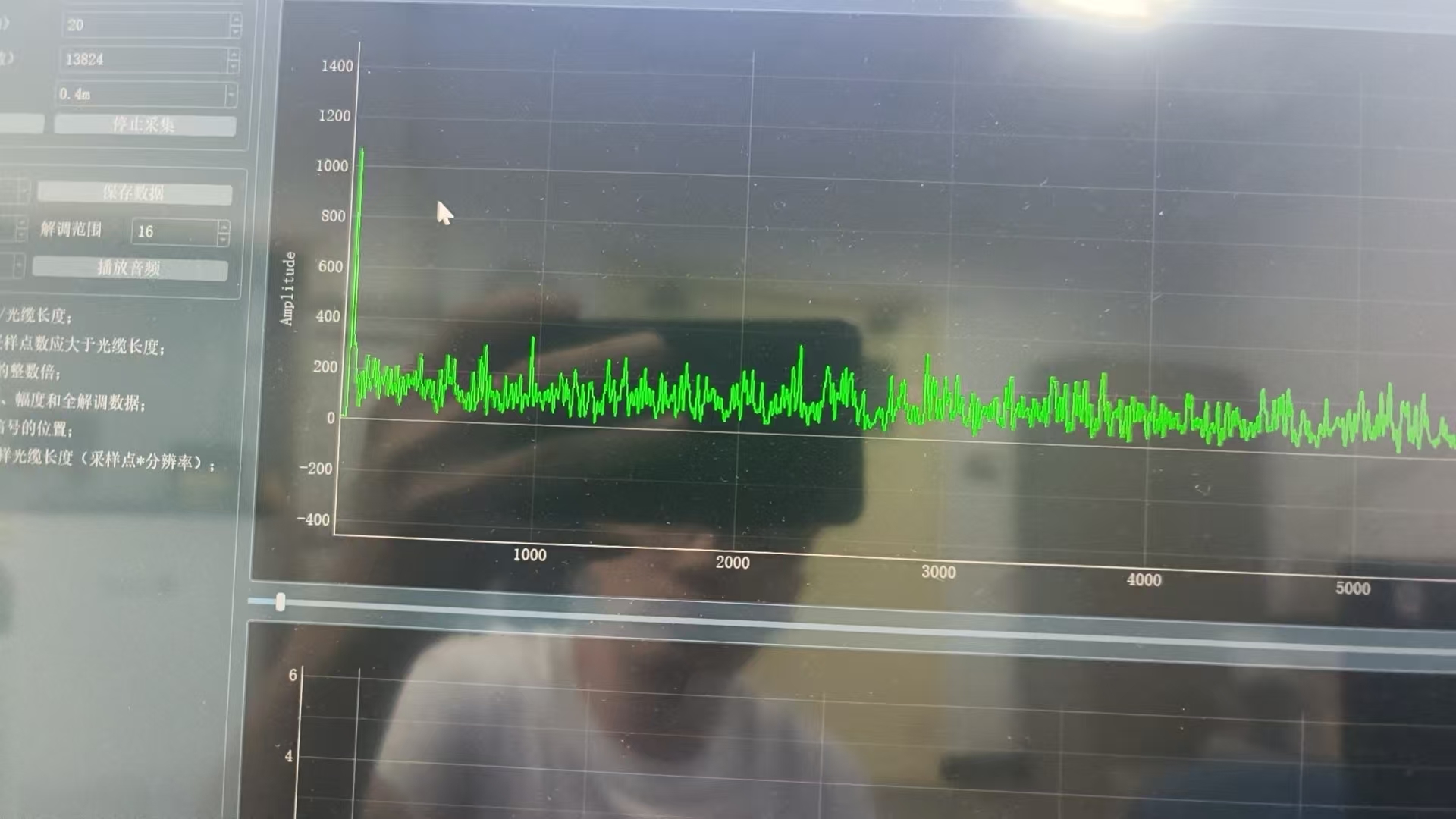

可以看到前端有一個很高的反射峰，這種是由于前端接頭反射太大導致的，解決辦法是清潔接頭然后重新接好。
3、有信號，但是信號偏弱

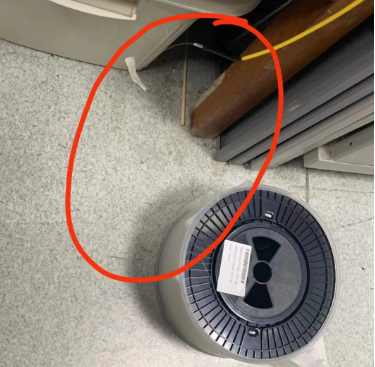

排查辦法：如果是裸光纖，請把裸光纖平放，光纖盡量不要折彎。
4、如果能正常打開軟件，清潔接頭后也看不到曲線，軟件設置也正確。
排查辦法：用光功率計測一下光纖的功率，看看有多少mW。
5、如何打開或關閉拉曼，配置模塊參數【非必要，不要操作】
正常情況下，我們都已經做好了出廠參數設置，所以如非必要就可以不去調整模塊的參數信息。如果您探測的距離不超過40KM，建議不開啟拉曼。開啟拉曼要格外小心，操作不當容易燒壞接頭，需要返廠更換，影響項目。

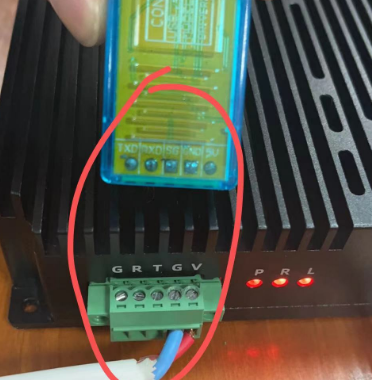

若一定要修改參數，需要先找模塊的RS232跟我們配的USB轉RS232的插頭用3根線連接好。
上面的txd接下面的r
上面的rxd接下面的t
gnd對接起來
然后把USB插入電腦上。
要使得USB轉RS232生效，需要安裝我們交付程序包中的RS232的驅動。安裝好驅動后，打開上位機軟件。

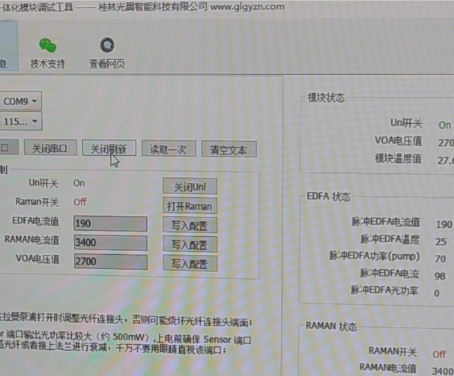

通過上位機即可打開或關閉拉曼。
