DAS系統在辦公室調試好之后需要去現場實施，戶外實施需要準備以下調試工具

1. OTDR測試儀器
2. 用于標定錘子
3. 熔纖機及熔纖需要的相關配件
4. FC/APC接頭的光纖跳線

正式接入設備前，需要用OTDR測試儀器接入待啟用光纜，以確保光纖的鏈路質量沒問題，如果中間有明顯的臺階（光衰大），需要找到對應的位置進行處理（重新熔接后者重新連接接頭）。處理之后用OTDR測試儀器重新進行測試，直到?jīng)]有大臺階才行，否則信號質量太差，會導致DAS系統無法獲取好的實施效果，或者無法使用。

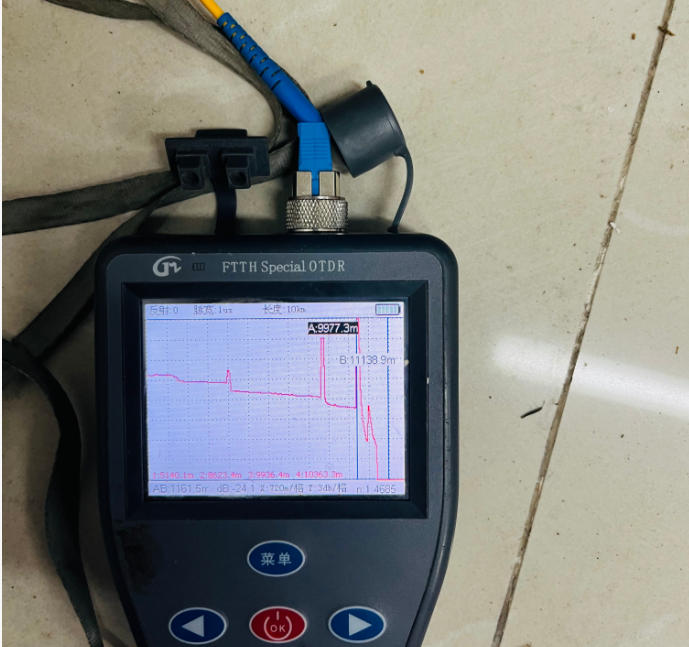

OTDR測試示例圖

從圖中我們看到這條光纜中間有明顯的臺階及反射，一般是接頭接不好，需要重新接好或者熔接處理。

DAS信號像什么樣才算正常

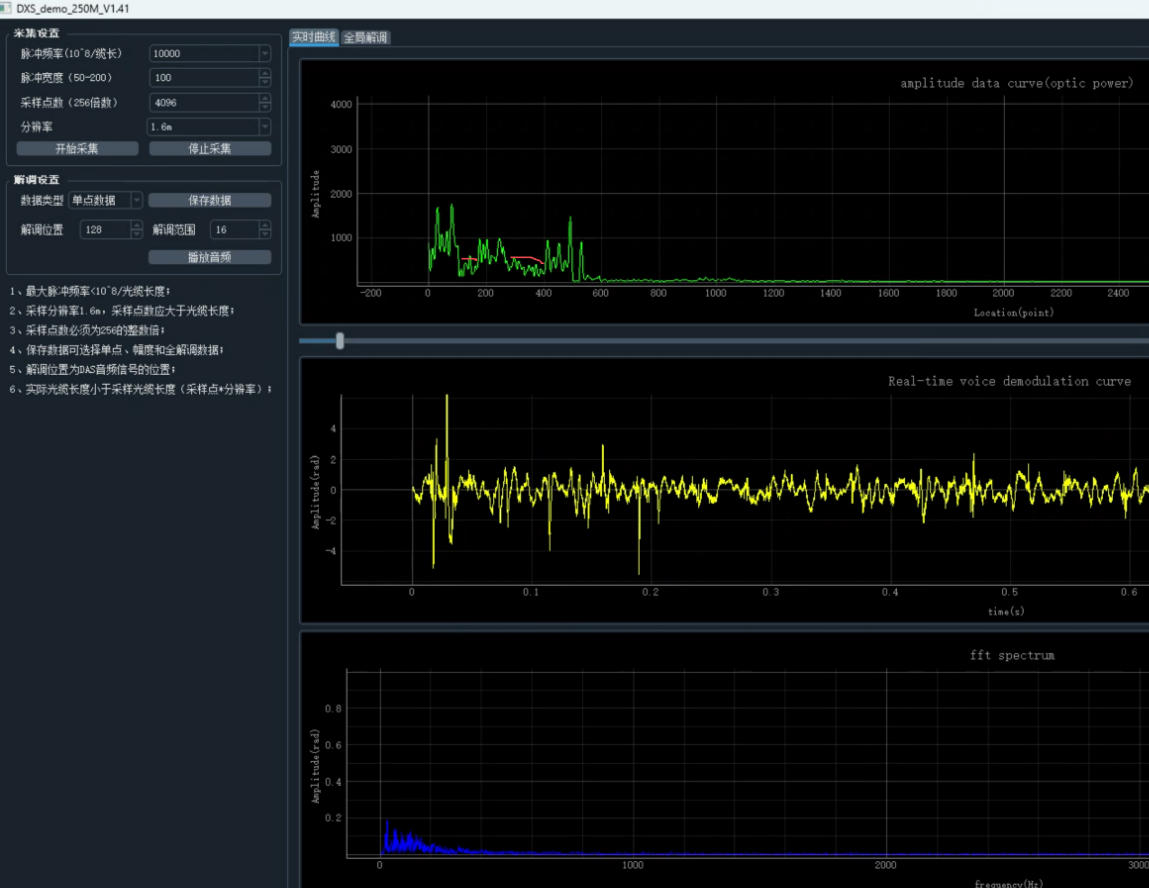

上圖的光功率曲線，我們可用看到2個明顯的連續的低幅值凹坑區域，這種信號通常是由于線路衰減導致的，需要處理光纜鏈路。

那么正常的鏈路質量像什么樣呢？

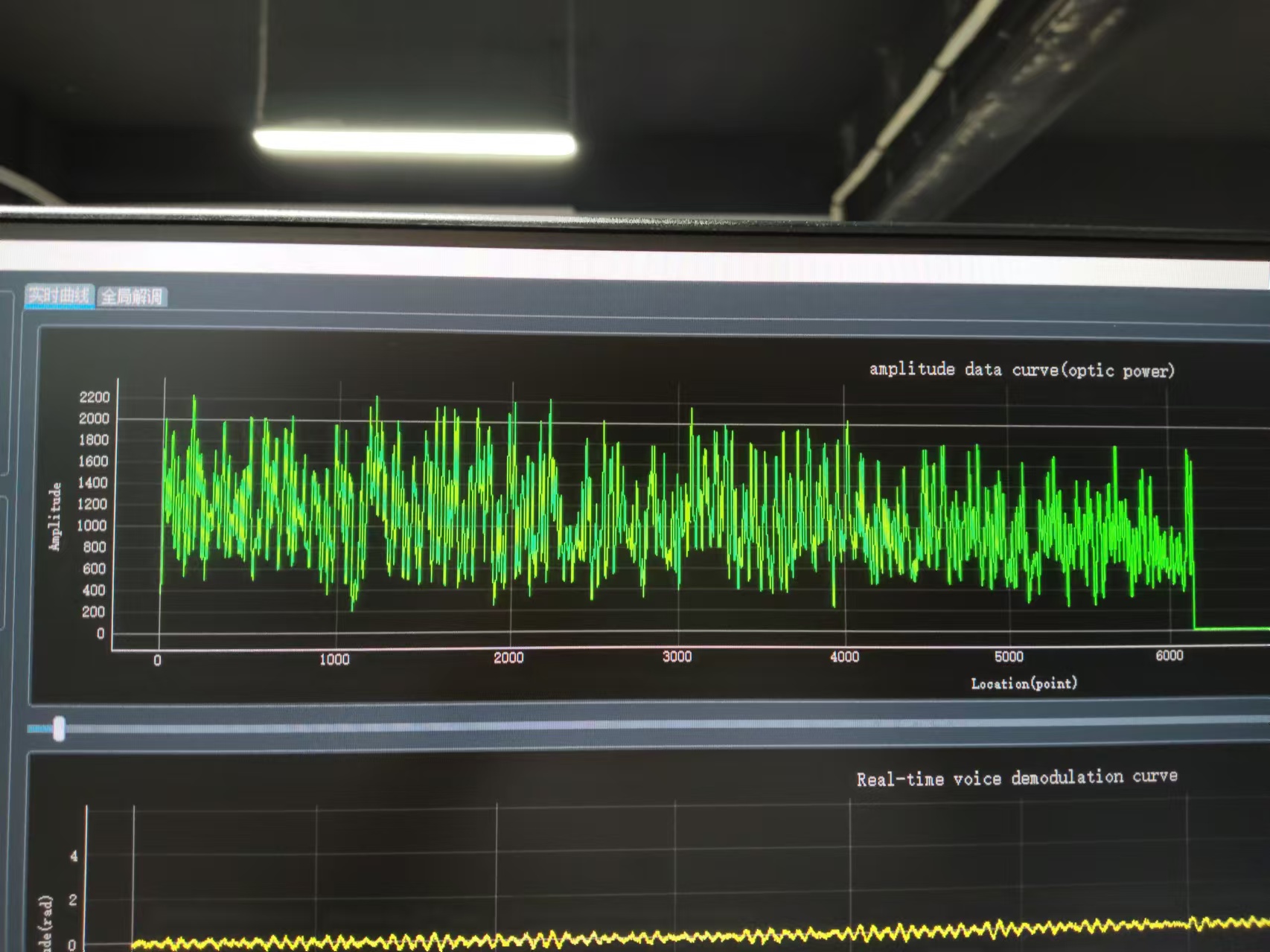

上圖是一個典型的正常鏈路信號，基本幅值都大于1000.

如果光纖鏈路質量不好，現場怎么排查

1. 先用OTDR找到異常的位置，從OTDR上我們可以看到異常的位置大概做多少米。
2. 根據現場情況，基本有衰減的位置都是一些接頭或熔接點，根據OTDR顯示的距離多米，大概去現場找（一般接頭都是在一些固定的閥室，井口等）
3. 如果找不到對應的點，可以借助DAS的振動功能，使用錘子通過敲擊的方式，結合DAS軟件上的振動位置輔助查找位置。
