1.1概述

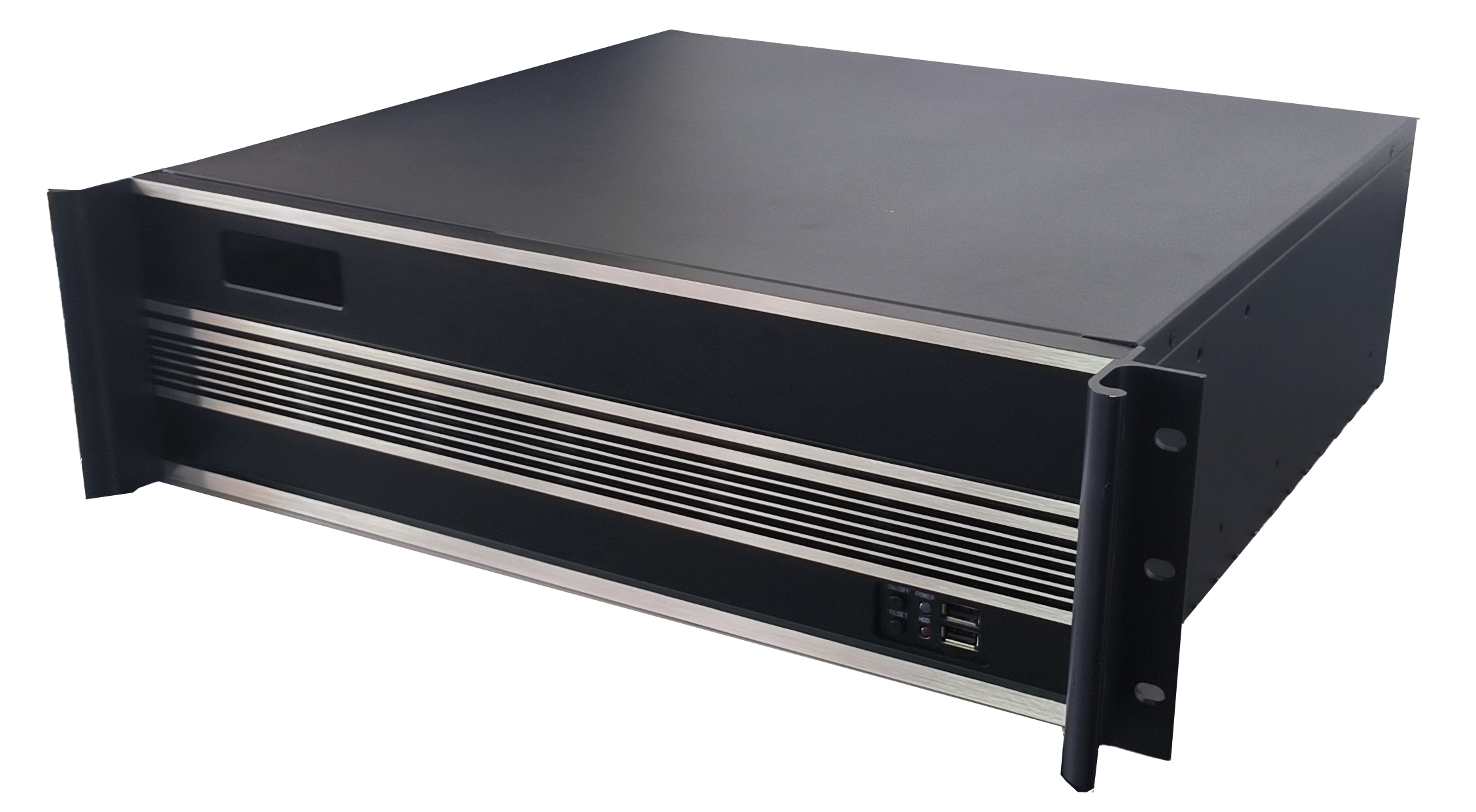

DAS硬件一體機為分布式光纖聲波傳感系統的硬件部分。一體機采用3U機箱，機箱內部集成了DAS一體化模塊、聲光調制器驅動、電源模塊、工控機等，系統工控機默認安裝windows系統。內置Watchdog模塊實時監控系統的運行狀態，確保系統在死機、藍屏、異常斷電的情況下自動重啟系統，降低了運維成本。機箱背部留有FC/APC傳感光纜接口，用于外接傳感光纜。該一體機專門為分布式光纖聲波傳感、周界安防設備商提供優質配套的產品及解決方案。

1.2 特性

• 高集成度（UNL，AOM，EDFA，Raman）
• 模塊化設計可根據傳感距離選擇模塊
• 靈活的控制方式
• 高穩定性和高可靠性

1.3 應用

• φ-OTDR 系統
• DAS分布式聲波測量
• 光學研究

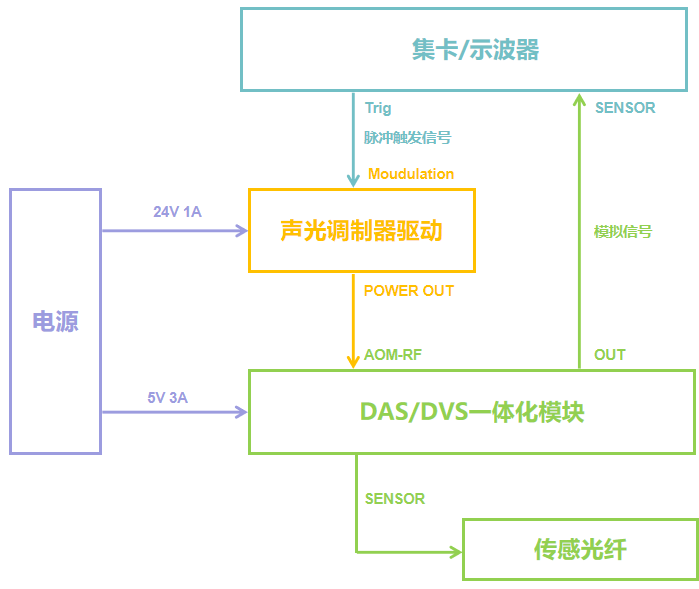

1.4 測試平臺結構

【圖1-2】 測試平臺結構示意圖

1.5光路結構


【圖1-3】 光路結構示意圖
