分布式光纖振動DVS一體化模塊

產品概述：

分布式光纖振動DVS一體化模塊集成了3k激光器，EDFA，AOM等器件，從而實現了分布式光纖振動傳感系統的核心探測功能實現?？蛻敉ㄟ^使用該集成模塊，搭配DVS專用的采集卡，工控機電腦即可組成一套分布式光纖振動傳感系統。

關鍵詞： 分布式光纖振動 DVS一體化模塊 DVS模塊 DVS核心器件

產品型號：GY-DVS-1550-3

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

適合用戶

您是光纖傳感系統的廠商，熟悉行業領域，本身也有著自己得DAS或DVS系統，但是硬件成本偏高，想降降本。
您是系統集成商，有業務資源，也有軟件研發人員，之前都是買別人的產品用于實施，沒有自己的產品，現在想推出自己的DAS或DVS系統。
您是高?；蚩蒲泄ぷ髡?，有軟件編程及信號處理能力，需要搭建自己分布式光纖傳感實驗平臺，但是經費有限，所以想低成本的實現自己的實驗平臺。
其他情況。

規格參數

參數	符號	最小值	典型值	最大值	單位
脈沖寬度	Pulse	50		200	ns
工作波長	?c	1525	1550	1565	nm
測量距離	D			60	Km
峰值功率	Pp		9	15	W
輸出功率長期穩定性	?p		0.02		dB
探測波長范圍	Ds	1100		1700	nm
探測響應度	Dr		10		mv/nA
線寬	Lw		3		kHz
波長穩定性	Ws		1		pm
邊模抑制比	SMSR		50		dB
相對強度噪聲	RIN			-135	dB/Hz
工作電壓	Wv	4.5		5.5	V
功耗	Ps		9	15	W
工作溫度	Tw	-20		60	C
存儲溫度	Ts	-40		80	°C
外部控制接口		RS232
尺寸	LWH	20216040			MM

光纖振動監測系統硬件

如何快速搭建分布式光纖振動監測系統

常見問題

請問你們40KM的DVS模塊，空間分辨率是多少，20KM的呢？
答：空間分辨率跟采集卡采集參數設置有關，在我們的整機產品中，40KM的空間分辨率做到5m，20KM的空間分辨率是2m， 10KM空間分辨率可以做到1.5m。

看到你們有DVS，也有DAS，他們之間有什么區別？
答：dvs是定性測量，通過幅度檢測振動，但幅度與振動不是線性關系，das是相位解調，解調出來的相位完全與振動成線性關系，可以完全恢復出振動或聲音信號。

買這個模塊就能直接用了么，還需要什么其他東西么？
答：這個模塊的適用用戶參考以上“合適用戶”章節，直接買這個模塊還不能組成一套完整的分布式光纖振動監測系統，還需要您購買采集卡，以及工控機硬件，硬件準備就緒后，您還需要自己開發分布式光纖傳感的軟件。如果您能做軟件，但是覺得自己還要接線，搞工控機安裝，搞機箱太麻煩了，也可以讓我們幫您組裝好，參考我們的DVS硬件一體機。

這個分布式光纖振動監測系統，用什么光纖？
答：光纖類型：單模光纖G652，也就是普通的通信光纜，室外的話用鎧裝光纜。一根光纜一般都有多芯，只需要一根芯即可。

實測截圖

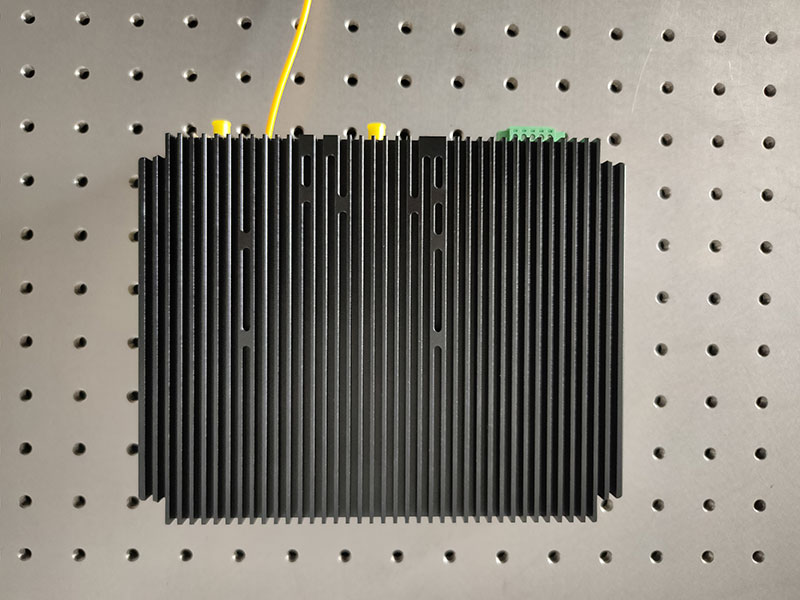

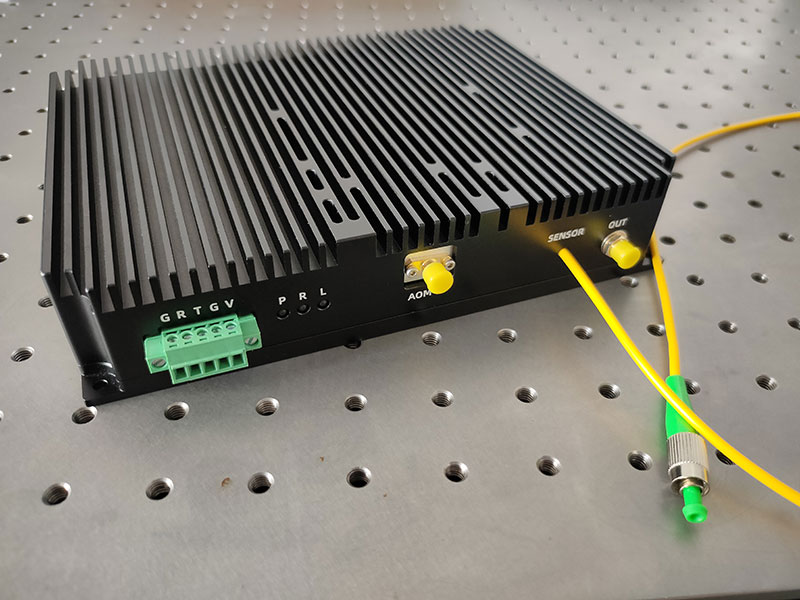

DVS一體化模塊截圖

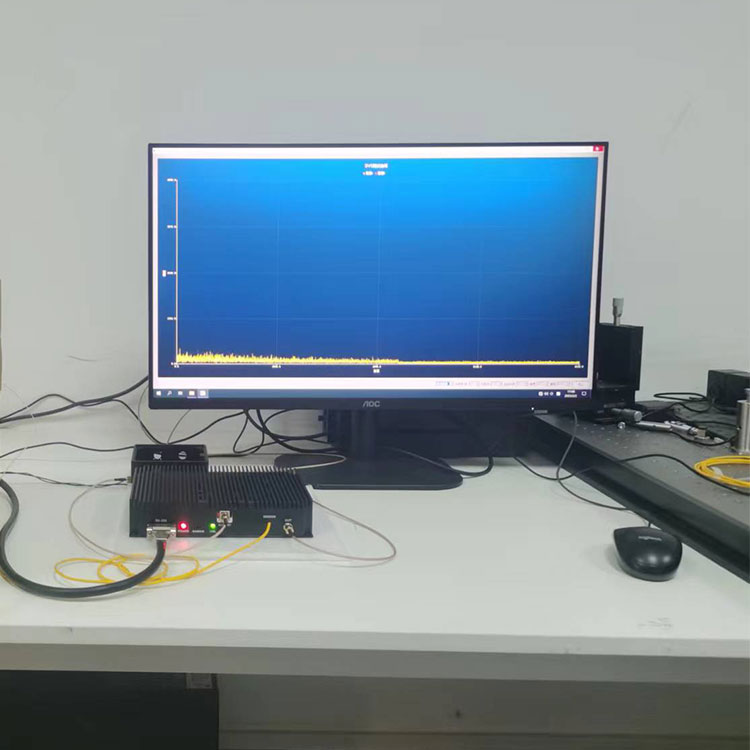

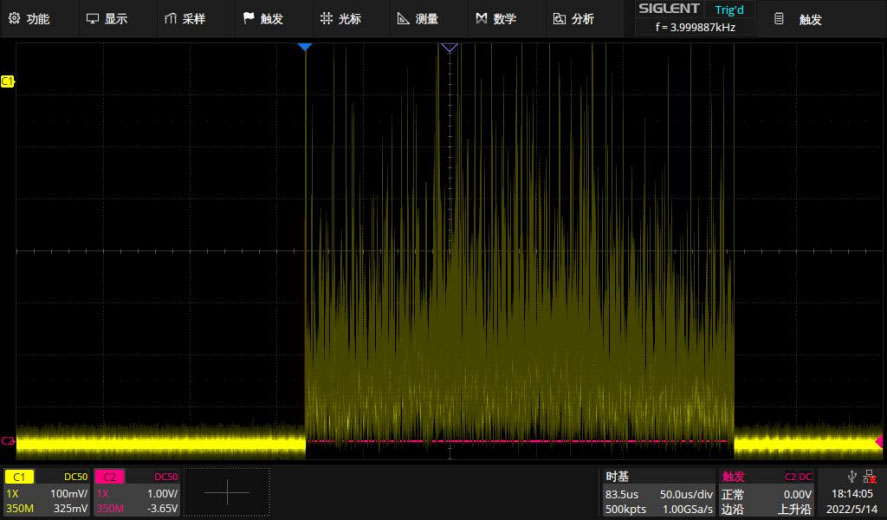

DVS一體化模塊實測截圖

DAS一體化模塊選型表

型號	類型	通道數	監測距離	中頻	激光器	特點	連接
GY-DAS-V4-40-1-A80	常規單模型	1	≤40km	80M	<3kHz	高性價比	[查看詳情]
GY-DAS-V4-40-2-A80	常規單模型	2	≤40km	80M	<3kHz	高性價比	[查看詳情]
GY-DAS-V4-40-1-A200	常規單模型	1	≤40km	200M	<3kHz	空間分辨率可調高	[查看詳情]
GY-DAS-V4-40-2-A200	常規單模型	2	≤40km	200M	<3kHz	空間分辨率可調高	[查看詳情]
GY-DAS-V4-40-1-A80-1k	常規單模型	1	≤40km	80M	<1kHz	高性能的光源	[查看詳情]
GY-DAS-V4-40-1-A200-1k	常規單模型	1	≤40km	200M	<1kHz	高性能的光源	[查看詳情]
GY-DAS-V4-60-1-A80	常規單模型	1	≤60km	80M	<3kHz	監測距離長	[查看詳情]
GY-DAS-V4-60-2-A80	常規單模型	2	≤60km	80M	<3kHz	監測距離長	[查看詳情]
GY-DAS-V4-60-1-A200	常規單模型	1	≤60km	200M	<3kHz	空間分辨率和距離兼顧	[查看詳情]
GY-DAS-V4-60-2-A200	常規單模型	2	≤60km	200M	<3kHz	空間分辨率和距離兼顧	[查看詳情]
GY-DAS-UNP-40-1-80M-PM	偏振分集型	1	≤40km	80M	<3kHz	消除偏振衰落	[查看詳情]
GY-DAS-UNP-40-1-200M-PM	偏振分集型	1	≤40km	200M	<3kHz	消除偏振衰落	[查看詳情]
GY-DAS-UNP-40-1-80M	窄脈沖	1	≤40km	80M	<3kHz	窄脈沖模塊	[查看詳情]
GY-DAS-UNP-40-2-80M	窄脈沖	2	≤40km	80M	<3kHz	窄脈沖模塊	[查看詳情]
GY-DAS-UNP-40-1-200M	窄脈沖	1	≤40km	200M	<3kHz	窄脈沖模塊	[查看詳情]
GY-DAS-UNP-40-2-200M	窄脈沖	2	≤40km	200M	<3kHz	窄脈沖模塊	[查看詳情]
GY-DAS-RF-1-1-40-80	全時鐘同步	1	≤40km	80M	<1kHz	信號更純凈	[查看詳情]
GY-DAS-RF-2-1-40-80	全時鐘同步	2	≤40km	80M	<1kHz	信號更純凈	[查看詳情]
GY-DAS-RF-1-3-40-80	全時鐘同步	1	≤40km	80M	<3kHz	信號更純凈	[查看詳情]
GY-DAS-RF-2-3-40-80	全時鐘同步	2	≤40km	80M	<3kHz	信號更純凈	[查看詳情]
GY-DAS-RF-1-1-40-200	全時鐘同步	1	≤40km	200M	<1kHz	信號更純凈	[查看詳情]
GY-DAS-RF-2-1-40-200	全時鐘同步	2	≤40km	200M	<1kHz	信號更純凈	[查看詳情]
GY-DAS-RF-1-3-40-200	全時鐘同步	1	≤40km	200M	<3kHz	信號更純凈	[查看詳情]
GY-DAS-RF-2-3-40-200	全時鐘同步	2	≤40km	200M	<3kHz	信號更純凈	[查看詳情]
GY-DAS-CFS-40-250-1	全集成模塊	1	≤40km	80M	<3kHz	DAS光路+采集卡+體積小	[查看詳情]
GY-DAS-CFS-40-250-2	全集成模塊	2	≤40km	80M	<3kHz	全集成2路	[查看詳情]
GY-DAS-CFS-60-250-1	全集成模塊	1	≤60km	80M	<3kHz	距離長	[查看詳情]
GY-DAS-CFS-60-250-2	全集成模塊	2	≤60km	80M	<3kHz	距離長	[查看詳情]

采集卡選型表

產品型號	采樣率	通道數	接口類型	核心功能特性	典型應用	選型指引
GY-DAQ-2480	250M	2通道	PCIe x8	DAS高速采集性價比之選	分布式聲學傳感 (DAS)	[查看詳情]
GY-DAQ-2480-E	250M	2通道	千兆以太網 (RJ45)	DAS高速采集性價比之選	分布式聲學傳感 (DAS)，測風雷達	[查看詳情]
GY-DAQ-2480-OE	250M	2通道	萬兆光口 (Spf+ 10G)	光口傳輸，邊緣部署	分布式聲學傳感 (DAS)	[查看詳情]
GY-DAQ-2510D	1G	2通道	PCIe x8	硬件IQ解調 高分辨率	高精度DAS系統	[查看詳情]
GY-DAQA-2510	1G	2通道	PCIe x8	集成AWG掃頻源一體化方案	啁啾DAS系統，雷達，OCT，高精度掃頻光纖傳感系統	[查看詳情]
DTS-ETH-250M-2	250M	2通道	千兆以太網 (RJ45)	DTS測溫專用優化低噪聲設計	分布式溫度傳感 (DTS)，氣象雷達	[查看詳情]
DVS-ETH-100M-2	100M	2通道	千兆以太網 (RJ45)	DVS采集卡集成平均及差分算法	分布式光纖振動傳感 (DVS)	[查看詳情]
