分布式光纖振動DVS/DAS硬件一體機

產品概述：

DVS/DAS硬件一體機為分布式光纖振動傳感系統的硬件部分。除了鋪設現場的探測光纜外，所有硬件都已集成于一個3U機箱之中，用戶只需外購一根光纜；然后就可以專注于傳感系統的軟件開發工作。

關鍵詞： 分布式光纖振動光纖傳感硬件一體機 DVS硬件一體機 DAS硬件一體機

產品型號：GY-AIO-DAS-40-250-1

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

概述：

DVS/DAS硬件一體機為分布式光纖振動傳感系統的硬件部分（只帶測試DEMO軟件，應用軟件需要用戶根據使用場景自行開發）；一體機采用3U機箱；機箱內部集成了DVS/DAS一體化模塊，聲光調制器驅動，電源模塊，工控機；系統工控機默認安裝有windows系統。機箱背部留有FC/APC傳感光纜接口，用于外接傳感光纜。

適用用戶：

主要關注軟件實現跟算法的客戶；
不想自己動手安裝電源，工控機以及設計機箱等；
要外出做實驗，不想帶著一堆散件，想直接帶一個機箱省事簡單。

系統參數：

參數名稱	參數值	備注
監測距離	＜40km(典型值）	最大支持60km距離
通道數	1/2
空間分辨率	6~10m	根據設置的脈寬決定，常用100ns脈寬，對應10m空間分辨率。
采樣分辨率	0.4m、0.8m、1.6m、3.2m、6.4m可選
相位底噪	＜0.1rad @ 標距=20m
解調算法	相干衰落抑制全光纖解調
數據傳輸類型	原始數據、幅度解調數據、相位解調數據
二次開發接口	DLL動態鏈接庫	用戶可以使用自己喜歡的開發語言進行開發（C，C++，Python等）
支持光纜類型	單模光纖	G652或G652D的纖芯
DEMO測試功能軟件	預裝	能夠實現整條光纜的振動監測，指定位置聲音播放，瀑布圖等功能。

硬件配置：

配置名稱	規格/型號
主板	MPG Z790I EDGE WIFI
CPU	intel i5 12400
內存	16GB-DDR4-3200
固態硬盤	500G-M.2
電源	500W FLEX-500G
采集卡	GY-DAQ-2480
聲光調制器驅動	80M/200M
一體化模塊	DAS一體化模塊

外部接口

名稱	規格/型號
傳感光纜接口	FC/APC法蘭×1（或×2）
顯示器接口	HDMI端口×1、DisPlayPort1.4端口×1
USB接口	USB 3.2 Gen1端口×2、USB 2.0端口×4(支持EDD保護)
網絡接口	RJ-45LAN端口×1、板載WIFI×1
電源接口	AC220V
高清音頻接口	線路輸入/前揚聲器/麥克風

軟件預裝

名稱	規格/型號
操作系統	Windows 10 （默認，Linux可選）
測試DEMO軟件	DVS測試DEMO軟件或 DAS測試DEMO軟件

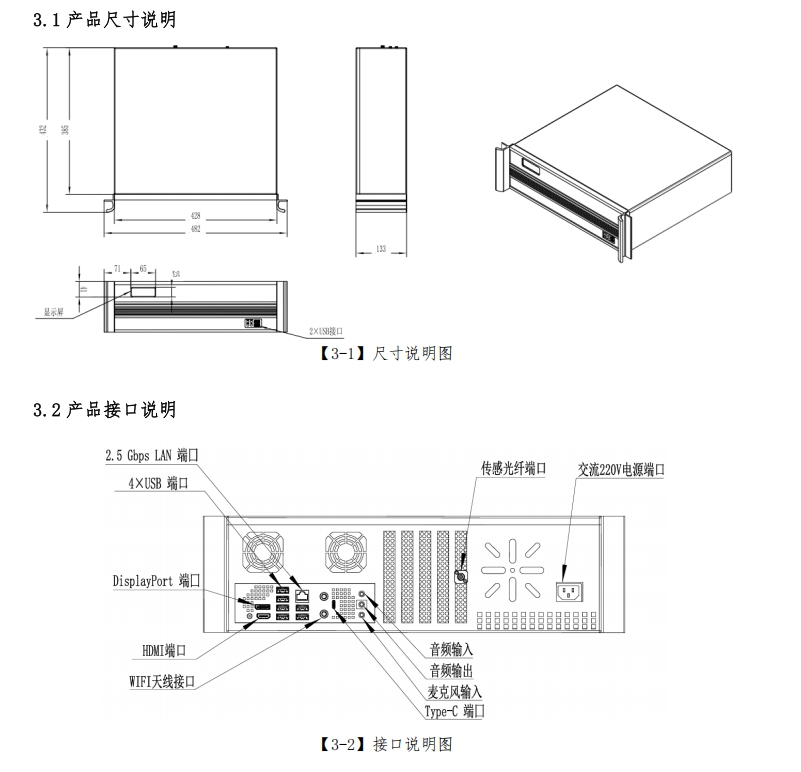

機箱尺寸

訂貨信息/型號：

GY-AIO-	型號	距離（KM）	采集卡(MSps)	通道數
GY-AIO-	DVS/DAS	20/40	100/250	1/2

例如DVS 40KM硬件一體機單通道得型號為：GY-AIO-DAS-40-250-1

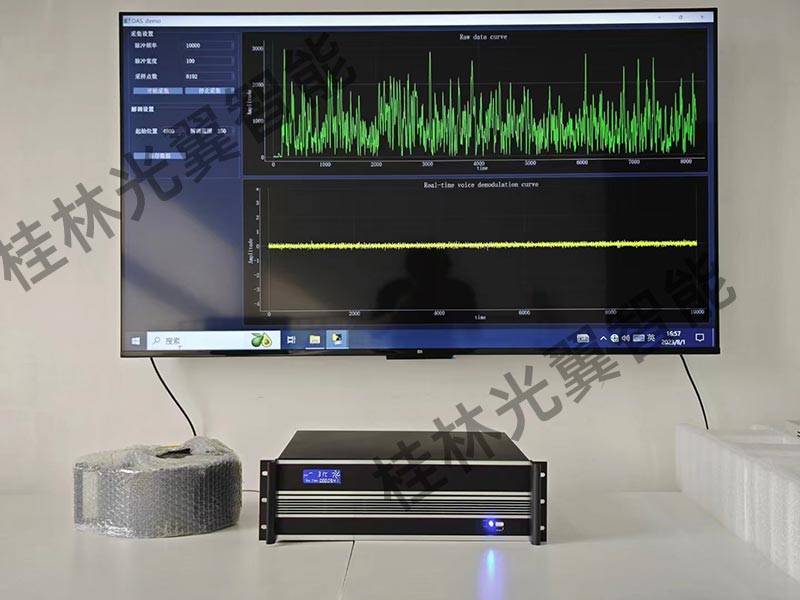

DAS一體機實拍圖

常見問題：

DVS/DAS硬件一體機中主要集成那些部件？
答：主要集成了光翼智能的DVS/DAS一體化模塊，AOM聲光調制器驅動，電源模塊，工控機。

購買硬件一體機跟我自己組裝一個機箱有什么區別嗎？
答：沒有本質區別，我們做硬件一體機的目的主要還是為了給客戶節省時間，讓客戶把精力放在軟件上。
DVS硬件一體機的工控機用什么配置？安裝什么操作系統。
答：工業級的工控機主板；CPU：i7, 內存：32G，硬盤：1T。硬件一體機默認安裝Windows 10操作系統。

硬件一體機帶軟件嗎？
答：硬件一體機上默認安裝有windows操作系統，同時會安裝好采集卡的驅動。桌面有一個分布式光纖振動傳感系統的簡單的演示DEMO（軟件)。

我還需要做什么才能讓分布式光纖振動系統工作？
答：您需要再接入一根傳感光纜，纖芯是G652D類型，然后把自己開發的分布式傳感系統的軟件運行在硬件一體機的windows系統上集成。

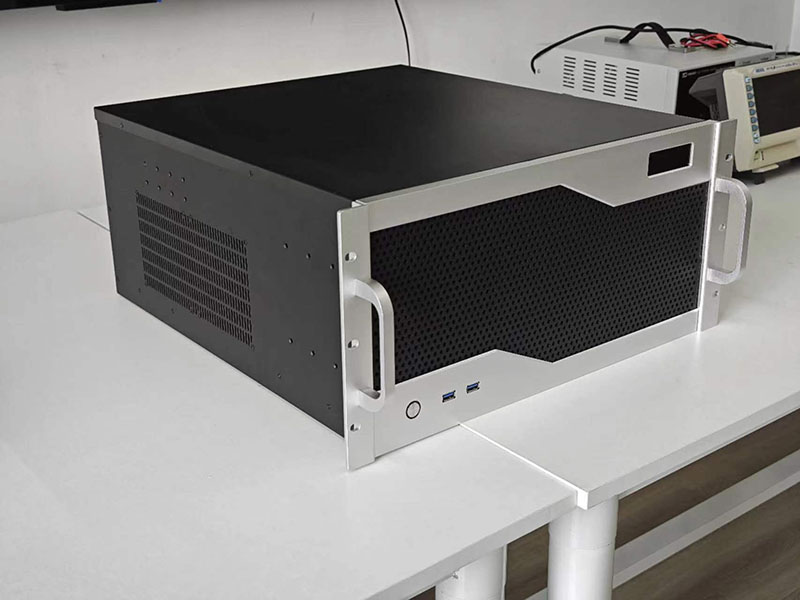

定制一體機出貨實拍圖

DAS一體化模塊選型表

型號	類型	通道數	監測距離	中頻	激光器	特點	連接
GY-DAS-V4-40-1-A80	常規單模型	1	≤40km	80M	<3kHz	高性價比	[查看詳情]
GY-DAS-V4-40-2-A80	常規單模型	2	≤40km	80M	<3kHz	高性價比	[查看詳情]
GY-DAS-V4-40-1-A200	常規單模型	1	≤40km	200M	<3kHz	空間分辨率可調高	[查看詳情]
GY-DAS-V4-40-2-A200	常規單模型	2	≤40km	200M	<3kHz	空間分辨率可調高	[查看詳情]
GY-DAS-V4-40-1-A80-1k	常規單模型	1	≤40km	80M	<1kHz	高性能的光源	[查看詳情]
GY-DAS-V4-40-1-A200-1k	常規單模型	1	≤40km	200M	<1kHz	高性能的光源	[查看詳情]
GY-DAS-V4-60-1-A80	常規單模型	1	≤60km	80M	<3kHz	監測距離長	[查看詳情]
GY-DAS-V4-60-2-A80	常規單模型	2	≤60km	80M	<3kHz	監測距離長	[查看詳情]
GY-DAS-V4-60-1-A200	常規單模型	1	≤60km	200M	<3kHz	空間分辨率和距離兼顧	[查看詳情]
GY-DAS-V4-60-2-A200	常規單模型	2	≤60km	200M	<3kHz	空間分辨率和距離兼顧	[查看詳情]
GY-DAS-UNP-40-1-80M-PM	偏振分集型	1	≤40km	80M	<3kHz	消除偏振衰落	[查看詳情]
GY-DAS-UNP-40-1-200M-PM	偏振分集型	1	≤40km	200M	<3kHz	消除偏振衰落	[查看詳情]
GY-DAS-UNP-40-1-80M	窄脈沖	1	≤40km	80M	<3kHz	窄脈沖模塊	[查看詳情]
GY-DAS-UNP-40-2-80M	窄脈沖	2	≤40km	80M	<3kHz	窄脈沖模塊	[查看詳情]
GY-DAS-UNP-40-1-200M	窄脈沖	1	≤40km	200M	<3kHz	窄脈沖模塊	[查看詳情]
GY-DAS-UNP-40-2-200M	窄脈沖	2	≤40km	200M	<3kHz	窄脈沖模塊	[查看詳情]
GY-DAS-RF-1-1-40-80	全時鐘同步	1	≤40km	80M	<1kHz	信號更純凈	[查看詳情]
GY-DAS-RF-2-1-40-80	全時鐘同步	2	≤40km	80M	<1kHz	信號更純凈	[查看詳情]
GY-DAS-RF-1-3-40-80	全時鐘同步	1	≤40km	80M	<3kHz	信號更純凈	[查看詳情]
GY-DAS-RF-2-3-40-80	全時鐘同步	2	≤40km	80M	<3kHz	信號更純凈	[查看詳情]
GY-DAS-RF-1-1-40-200	全時鐘同步	1	≤40km	200M	<1kHz	信號更純凈	[查看詳情]
GY-DAS-RF-2-1-40-200	全時鐘同步	2	≤40km	200M	<1kHz	信號更純凈	[查看詳情]
GY-DAS-RF-1-3-40-200	全時鐘同步	1	≤40km	200M	<3kHz	信號更純凈	[查看詳情]
GY-DAS-RF-2-3-40-200	全時鐘同步	2	≤40km	200M	<3kHz	信號更純凈	[查看詳情]
GY-DAS-CFS-40-250-1	全集成模塊	1	≤40km	80M	<3kHz	DAS光路+采集卡+體積小	[查看詳情]
GY-DAS-CFS-40-250-2	全集成模塊	2	≤40km	80M	<3kHz	全集成2路	[查看詳情]
GY-DAS-CFS-60-250-1	全集成模塊	1	≤60km	80M	<3kHz	距離長	[查看詳情]
GY-DAS-CFS-60-250-2	全集成模塊	2	≤60km	80M	<3kHz	距離長	[查看詳情]

采集卡選型表

產品型號	采樣率	通道數	接口類型	核心功能特性	典型應用	選型指引
GY-DAQ-2480	250M	2通道	PCIe x8	DAS高速采集性價比之選	分布式聲學傳感 (DAS)	[查看詳情]
GY-DAQ-2480-E	250M	2通道	千兆以太網 (RJ45)	DAS高速采集性價比之選	分布式聲學傳感 (DAS)，測風雷達	[查看詳情]
GY-DAQ-2480-OE	250M	2通道	萬兆光口 (Spf+ 10G)	光口傳輸，邊緣部署	分布式聲學傳感 (DAS)	[查看詳情]
GY-DAQ-2510D	1G	2通道	PCIe x8	硬件IQ解調高分辨率	高精度DAS系統	[查看詳情]
GY-DAQA-2510	1G	2通道	PCIe x8	集成AWG掃頻源一體化方案	啁啾DAS系統，雷達，OCT，高精度掃頻光纖傳感系統	[查看詳情]
DTS-ETH-250M-2	250M	2通道	千兆以太網 (RJ45)	DTS測溫專用優化低噪聲設計	分布式溫度傳感 (DTS)，氣象雷達	[查看詳情]
DVS-ETH-100M-2	100M	2通道	千兆以太網 (RJ45)	DVS采集卡集成平均及差分算法	分布式光纖振動傳感 (DVS)	[查看詳情]
