PZT光纖振動器-DAS調試必備工具
產品概述：PZT光纖振動器是一種光纖振動模擬器，它通過對PZT材料施加電壓，導致材料周期性地發生壓縮和拉伸，從而引發光纖產生對應的周期性振動。
產品型號：PZT-SM
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1. 概述
PZT光纖振動器是一種光纖振動模擬器，它通過對PZT材料施加電壓，導致材料周期性地發生壓縮和拉伸，從而引發光纖產生對應的周期性振動。
2.應用
- 分布式光纖振動DVS/DAS測試
3. 規格
PZT-SM系列
| 型號 | PZT-SM-2m | PZT-SM-Xm |
|---|---|---|
| 最大工作頻率 | 35kHz | 23kHz |
| 低頻工作頻率 | 1Hz | 1Hz |
| 光纖纏繞長度 | 2m | 可定制3~10米 |
| 外接光纖長度 | 0.6m（IN端）、0.6m（OUT端） | 0.6m（IN端）、0.6m（OUT端） |
| 典型工作波長 | 1310/1550nm | 1310/1550nm |
| 光纖類型 | G652D-SM | G652D-SM |
| 電接口 | SMA | SMA |
| 光接口 | FC/APC | FC/APC |
| 光接口插入損耗 | ＜0.5db | ＜0.5db |
| 尺寸 | 70*70*26mm | 95*94*48mm |
PZT-Pro系列
| 型號 | Pzt-Pro-SM-2m | Pzt-Pro-SM-Xm① |
|---|---|---|
| 工作頻率范圍② | 0.05Hz~35kHz | 0.05Hz~23kHz |
| 光纖纏繞長度 | 2m | 可定制3-10m |
| 尾纖長度 | 雙端均為0.6m | 雙端均為0.6m |
| 光纖類型 | G652D-SM | G652D-SM |
| 典型工作波長 | 1310/1550nm | 1310/1550nm |
| 光接口類型 | FC/APC | FC/APC |
| 光接口插入損耗 | ＜0.5db | ＜0.5db |
| 調制接口類型 | SMA | SMA |
| 調制電壓輸入范圍③ | 10Vpp (±5V) | 10Vpp (±5V) |
| 供電接口類型 | DC_5.5*2.5 | DC_5.5*2.5 |
| 供電電壓 | DC 5V | DC 5V |
| 供電電流 | 1A | 1A |
| 尺寸 | 長*寬*高：70*70*26mm | 長*寬*高：95*94*48mm |
備注：
①X根據客戶要求定制，例如定制長度為5?m，則型號表示為：Pzt-Pro-SM-5m
②工作頻率與調制電壓相關，工作頻率越高，調制電壓相應的要調小，反之亦然。可參照“5.調制信號輸入推薦表”。
③請勿超出電壓范圍使用，人為損壞不在保修范圍內。
4. 信號發生器的參考測試數據
PZT-SM系列
PZT-Pro系列調制信號輸入推薦表
| 工作頻率 | 調制電壓輸入值 | 調制波形 |
|---|---|---|
| 20kHz≥ | Vpp≤0.01V | 正弦波 |
| 【18kHz，19kHz】 | Vpp≤0.02V | 正弦波 |
| 【16kHz，17kHz】 | Vpp≤0.03V | 正弦波 |
| 【14kHz，15kHz】 | Vpp≤0.04V | 正弦波 |
| 【12kHz，13kHz】 | Vpp≤0.05V | 正弦波 |
| 【10kHz，11kHz】 | Vpp≤0.06V | 正弦波 |
| 【8kHz，9kHz】 | Vpp≤0.07V | 正弦波 |
| 【6kHz，7kHz】 | Vpp≤0.08V | 正弦波 |
| 【4kHz，5kHz】 | Vpp≤0.09V | 正弦波 |
| 【2kHz，3kHz】 | Vpp≤0.1V | 正弦波 |
| 【0.9kHz，1kHz】 | Vpp≤0.2V | 正弦波 |
| 【0.7kHz，0.8kHz】 | Vpp≤0.3V | 正弦波 |
| 【0.5kHz，0.6kHz】 | Vpp≤0.4V | 正弦波 |
| 【0.3kHz，0.4kHz】 | Vpp≤0.5V | 正弦波 |
| 【0.1kHz，0.2kHz】 | Vpp≤0.6V | 正弦波 |
| （5Hz，10Hz】 | Vpp≤1V | 正弦波 |
| 【1Hz，5Hz） | Vpp≤3V | 正弦波 |
| 【0.5Hz，1Hz） | Vpp≤5V | 正弦波 |
| 【0.1Hz，0.5Hz） | Vpp≤7V | 正弦波 |
| 【0.05Hz，0.1Hz） | Vpp≤9V | 正弦波 |
| 注1： 調制電壓輸入嚴禁超過10Vpp (±5V)。若因超限輸入導致設備燒毀，將不予保修。注2： 表中Vpp為推薦值，因壓電陶瓷管存在個體差異，若波形不穩，請微調Vpp以達到最佳狀態。注3： 未列出的參數可根據“工作頻率越大，調制電壓輸入Vpp越小”的規律自行設定，確保工作頻率與輸入電壓處于限定區間即可。 | ||

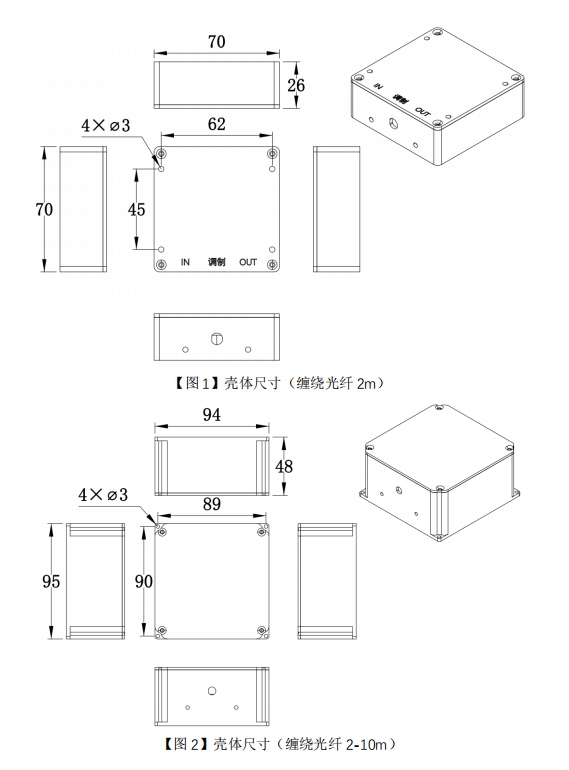

5. 機械尺寸
DAS一體化模塊選型表
| 型號 | 類型 | 通道數 | 監測距離 | 中頻 | 激光器 | 特點 | 連接 |
|---|---|---|---|---|---|---|---|
| GY-DAS-V4-40-1-A80 | 常規單模型 | 1 | ≤40km | 80M | <3kHz | 高性價比 | [查看詳情] |
| GY-DAS-V4-40-2-A80 | 常規單模型 | 2 | ≤40km | 80M | <3kHz | 高性價比 | [查看詳情] |
| GY-DAS-V4-40-1-A200 | 常規單模型 | 1 | ≤40km | 200M | <3kHz | 空間分辨率可調高 | [查看詳情] |
| GY-DAS-V4-40-2-A200 | 常規單模型 | 2 | ≤40km | 200M | <3kHz | 空間分辨率可調高 | [查看詳情] |
| GY-DAS-V4-40-1-A80-1k | 常規單模型 | 1 | ≤40km | 80M | <1kHz | 高性能的光源 | [查看詳情] |
| GY-DAS-V4-40-1-A200-1k | 常規單模型 | 1 | ≤40km | 200M | <1kHz | 高性能的光源 | [查看詳情] |
| GY-DAS-V4-60-1-A80 | 常規單模型 | 1 | ≤60km | 80M | <3kHz | 監測距離長 | [查看詳情] |
| GY-DAS-V4-60-2-A80 | 常規單模型 | 2 | ≤60km | 80M | <3kHz | 監測距離長 | [查看詳情] |
| GY-DAS-V4-60-1-A200 | 常規單模型 | 1 | ≤60km | 200M | <3kHz | 空間分辨率和距離兼顧 | [查看詳情] |
| GY-DAS-V4-60-2-A200 | 常規單模型 | 2 | ≤60km | 200M | <3kHz | 空間分辨率和距離兼顧 | [查看詳情] |
| GY-DAS-UNP-40-1-80M-PM | 偏振分集型 | 1 | ≤40km | 80M | <3kHz | 消除偏振衰落 | [查看詳情] |
| GY-DAS-UNP-40-1-200M-PM | 偏振分集型 | 1 | ≤40km | 200M | <3kHz | 消除偏振衰落 | [查看詳情] |
| GY-DAS-UNP-40-1-80M | 窄脈沖 | 1 | ≤40km | 80M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-UNP-40-2-80M | 窄脈沖 | 2 | ≤40km | 80M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-UNP-40-1-200M | 窄脈沖 | 1 | ≤40km | 200M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-UNP-40-2-200M | 窄脈沖 | 2 | ≤40km | 200M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-RF-1-1-40-80 | 全時鐘同步 | 1 | ≤40km | 80M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-1-40-80 | 全時鐘同步 | 2 | ≤40km | 80M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-1-3-40-80 | 全時鐘同步 | 1 | ≤40km | 80M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-3-40-80 | 全時鐘同步 | 2 | ≤40km | 80M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-1-1-40-200 | 全時鐘同步 | 1 | ≤40km | 200M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-1-40-200 | 全時鐘同步 | 2 | ≤40km | 200M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-1-3-40-200 | 全時鐘同步 | 1 | ≤40km | 200M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-3-40-200 | 全時鐘同步 | 2 | ≤40km | 200M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-CFS-40-250-1 | 全集成模塊 | 1 | ≤40km | 80M | <3kHz | DAS光路+采集卡+體積小 | [查看詳情] |
| GY-DAS-CFS-40-250-2 | 全集成模塊 | 2 | ≤40km | 80M | <3kHz | 全集成2路 | [查看詳情] |
| GY-DAS-CFS-60-250-1 | 全集成模塊 | 1 | ≤60km | 80M | <3kHz | 距離長 | [查看詳情] |
| GY-DAS-CFS-60-250-2 | 全集成模塊 | 2 | ≤60km | 80M | <3kHz | 距離長 | [查看詳情] |
采集卡選型表
| 產品型號 | 采樣率 | 通道數 | 接口類型 | 核心功能特性 | 典型應用 | 選型指引 |
|---|---|---|---|---|---|---|
| GY-DAQ-2480 | 250M | 2通道 | PCIe x8 | DAS高速采集 性價比之選 | 分布式聲學傳感 (DAS) | [查看詳情] |
| GY-DAQ-2480-E | 250M | 2通道 | 千兆以太網 (RJ45) | DAS高速采集 性價比之選 | 分布式聲學傳感 (DAS)，測風雷達 | [查看詳情] |
| GY-DAQ-2480-OE | 250M | 2通道 | 萬兆光口 (Spf+ 10G) | 光口傳輸，邊緣部署 | 分布式聲學傳感 (DAS) | [查看詳情] |
| GY-DAQ-2510D | 1G | 2通道 | PCIe x8 | 硬件IQ解調 高分辨率 | 高精度DAS系統 | [查看詳情] |
| GY-DAQA-2510 | 1G | 2通道 | PCIe x8 | 集成AWG掃頻源 一體化方案 | 啁啾DAS系統，雷達，OCT，高精度掃頻光纖傳感系統 | [查看詳情] |
| DTS-ETH-250M-2 | 250M | 2通道 | 千兆以太網 (RJ45) | DTS測溫專用優化 低噪聲設計 | 分布式溫度傳感 (DTS)，氣象雷達 | [查看詳情] |
| DVS-ETH-100M-2 | 100M | 2通道 | 千兆以太網 (RJ45) | DVS采集卡集成平均及差分算法 | 分布式光纖振動傳感 (DVS) | [查看詳情] |
知識擴展
[產品動態] 2025-11-25 07:17:30
關鍵詞：皮帶機監測光纖監測皮帶機
3米空間分辨率的DAS一體化模塊 轉為皮帶機監測應用而設計;該DAS一體化模塊是一款專門針對皮帶機托輥監測應用的DAS模塊；能夠?qū)崿F(xiàn)20ns脈寬輸出，空間分辨率實測達到3米，監測距離為10km， 頻率信號為80M，所以只需要搭配一張250M采樣率的采集卡即可工作。
[產品動態] 2025-06-16 23:10:02

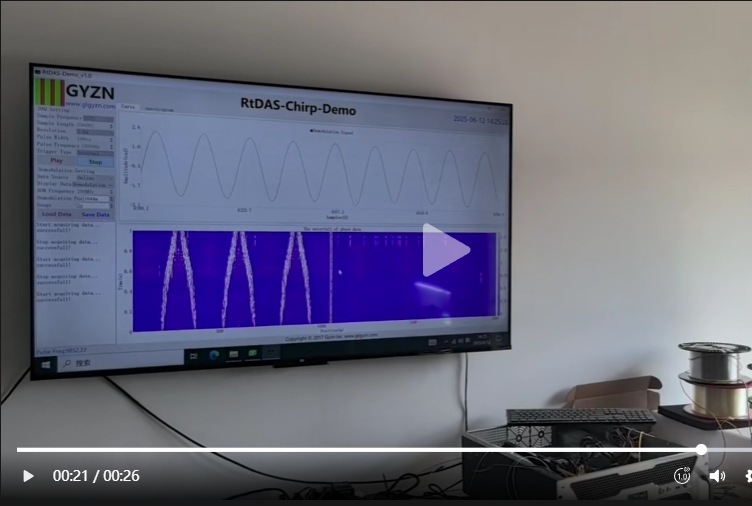

RtDAS 是桂林光翼智能科技有限公司研發的新型 DAS 設備，采用啁啾脈沖調制方案，與傳統的 DAS 設備相比，其優點在于能夠抑制整段傳感光纖上的衰落噪聲和偏振噪聲，降低信號解調出錯率，具有高靈敏度，可以高保真地還原振動波形，且具備全域?qū)崟r(shí)解調能力。
