Mini-DVS模塊 小型化DVS模塊 便攜式尋線儀DVS模塊
產品概述：Mini-DVS模塊 小型化DVS模塊 便攜式尋線儀DVS模塊
關鍵詞：
DVS模塊
產品型號：Mini-DVS
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
概述
Mini-DVS 一體化模塊是一款小型化分布式光纖振動傳感產品。模塊集成光源、調制、模擬信號輸出單元，具備體積小、低功耗、噪聲低、穩定性高、易于集成等特點，可適用于多種分布式監測場景。
特性
- 小型化一體結構
- 低功耗
- 支持長距離光纖監測
- 高穩定性和高可靠性
應用
- 光纜線路監測與維護
- 橋梁與隧道結構監測
- 地表及環境振動監測
- 周界入侵監測
- 油氣管道安全監測
性能參數
| 模塊參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
|---|---|---|---|---|---|
| 測量距離 | 20 | km | |||
| 脈沖寬度 | 10 | 100 | ns | ||
| 預熱時間 | <5 | Min | |||
| 工作電壓 | 4.9 | 5.0 | 5.2 | V | |
| 功率 | 2 | W | |||
| 工作溫度 | -20 | 60 | ℃ | ||
| 存儲溫度 | -30 | 70 | ℃ | ||
| 工作波長 | 1550.12 | nm | |||
| 輸出功率 | 100 | mw | |||
| 線寬 | <3 | kHz | |||
| 邊模抑制比 | 50 | dB | |||
| 消光比 | 50 | dB | |||
| 光纖類型 | SM-9/125 | ||||
| 輸出光纖接頭類型 | FC/APC | ||||

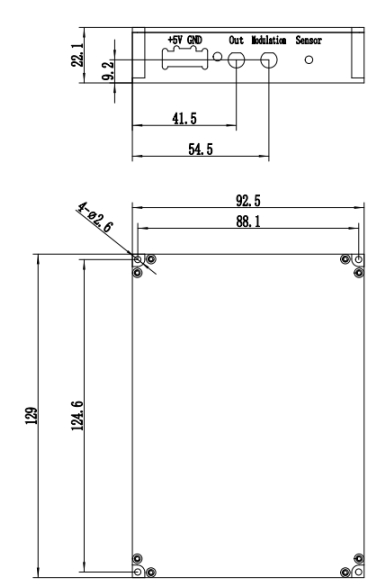

機械尺寸圖
以下為Mini-DVS一體化模塊的尺寸圖，其整體尺寸為 124.6*92.5*22.1mm（不含連接器及光纖）。
接口定義
Mini-DVS一體化模塊接口定義如下表。
| 接口類型 | 絲印 | 說明 |
|---|---|---|
| 綠色插拔端子 | +5V | 直流電源+5V供電 |
| GND | 直流電源GND | |
| SMA | Out | 模塊通道輸出電壓信號接口 |
| SMA | Modulation | 調制信號輸入接口（3-5V） |
| 光纖接口 | Sensor | 傳感光纖接口（FC/APC接頭） |
開箱檢查
打開產品包裝盒，對照下面表格，確認包含下列附件，如果有缺失，請及時聯系我們。
| 名稱 | 數量 |
|---|---|
| Mini-DVS一體化模塊 | 1 |
| 5V電源模塊 | 1 |
| 供電線 | 1 |
| SMA射頻線 | 2 |
| 產品測試報告 | 1 |
| 用戶手冊 | 1 |
| 產品合格證 | 1 |
訂貨信息
| 產品類別 | 探測距離 | 通道數 |
|---|---|---|
| GY-Mini-DVS：Mini-DVS一體化模塊 | 20：20km | 1:1通道 |
例如：探測距離為20km，1通道的Mini-DVS模塊，具體型號為：GY-Mini-DVS-20-1

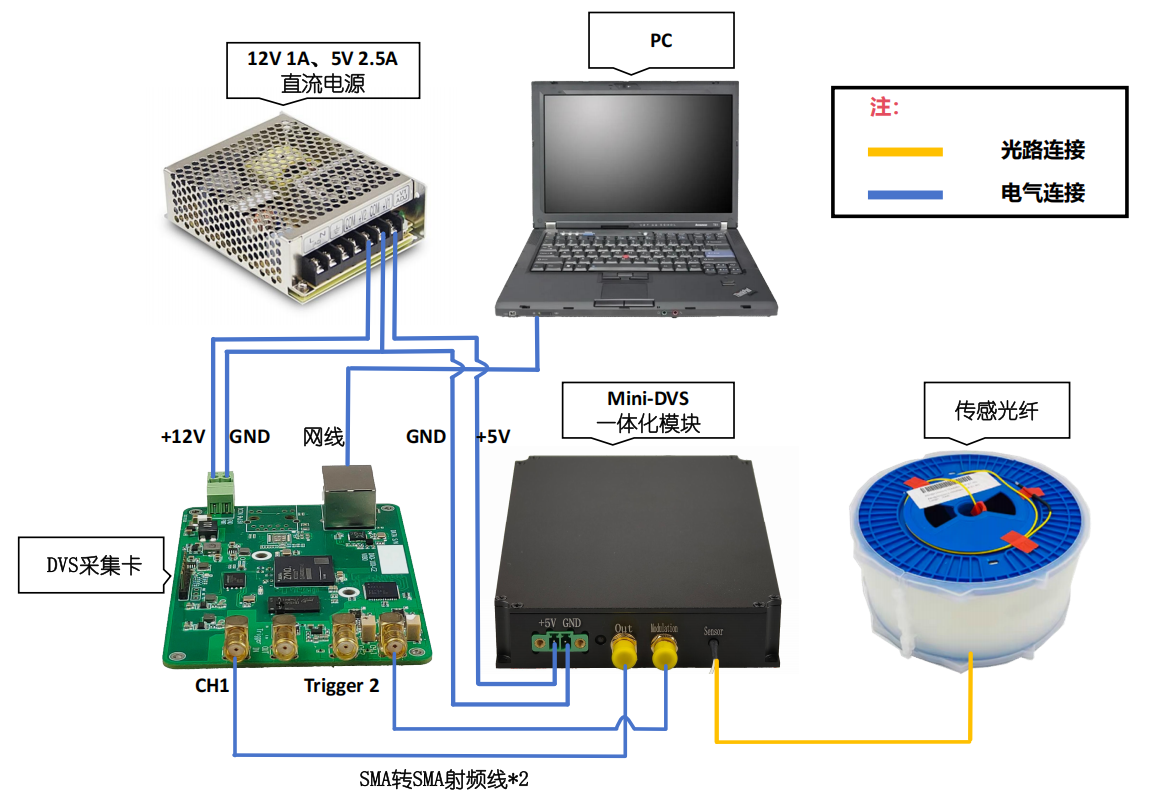

接線示意圖
