煤礦業用DAS一體化模塊

產品概述：

礦用DAS一體化模塊由DAS邊緣模塊和DAS采集適配器組成，邊緣模塊放置于礦下，通過傳感光纖監測聲音、振動，采集適配器可放置于礦上機房，二者的連接只需要一根通信光纖.

關鍵詞： 礦用DAS DAS邊緣模塊 DAS采集適配器 煤礦DAS 皮帶機監測
產品型號：DAS-EDG
微信頭像
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

概述

礦用DAS一體化模塊由DAS邊緣模塊和DAS采集適配器組成，邊緣模塊放置于礦下，通過傳感光纖監測聲音、振動，采集適配器可放置于礦上機房，二者的連接只需要一根通信光纖；再搭配一個高速的數據采集卡就可以組成一套礦用分布式光纖聲波傳感系統（機械故障診斷系統）。該方案集成度，采用自主知識產權的相干接收模塊和傳輸方式，可用于煤礦等有本安要求的場景。


特性

  • 高集成度（UNL，AOM，EDFA，WDM）
  • 1/2通道可選
  • 高可靠性
  • 外形結構可定制化設計



應用

  • 煤礦用皮帶機故障監測
  • DAS分布式聲波測量
  • 礦下聲波監測
  • 礦下設備故障診斷


規格參數

邊緣模塊參數最小值典型值最大值單位備注
測量距離 3040km
脈沖寬度50 500ns
預熱時間 <5 Min
工作電壓23 25V
功率171822W
工作溫度-20 60℃
存儲溫度-30 70℃
通信接口串口TTL
通信協議Modbus-RTU
超窄線寬光源最小值典型值最大值單位備注
工作波長 1550.12 nm
輸出功率 1013dBm
線寬 <3 kHz
相對強度噪聲 <120 dB/Hz
波長漂移 ±1 pm
功率穩定度  ±2% 全溫范圍
邊模抑制比60  dB
脈沖EDFA最小值典型值最大值單位備注
工作波長范圍 1550.12 nm
輸入峰值光功率 10 dBm
輸入平均光功率-35-30 dBm
輸出峰值光功率 23 dBm
輸出平均光功率  0dBm
重復頻率  20kHz
噪聲系數 5.5 dB
偏振相關增益  0.5dB
偏振模色散  0.5ps
聲光調制器最小值典型值最大值單位備注
工作波長范圍152015501580nm
平均光功率  0.5W
最大脈沖光功率  0.5kW
插入損耗 2.53dB
消光比50  dB
上升/下降時間  30ns
駐波比 1.2:1
輸入阻抗 50 Ω
射頻功率 2.5 W
頻移 80 MHz可定制
拉曼放大器最小值典型值最大值單位備注
激光器波長 1455 nm選配
輸出功率范圍 2526dBm
平衡探測器最小值典型值最大值單位備注
帶寬  200MHz
增益 50 kV/A
NEP  30pW/Sqrt(Hz)
采集適配器參數最小值典型值最大值單位備注
工作電壓11.5 12.5V
功率235W
輸出電壓范圍 ±1 V50Ω負載
工作溫度-20 60℃
存儲溫度-30 70℃

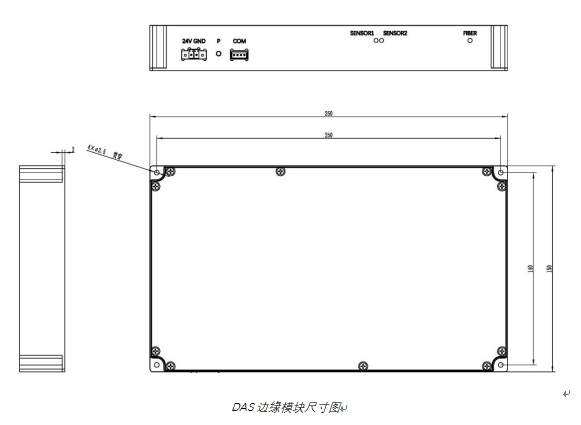

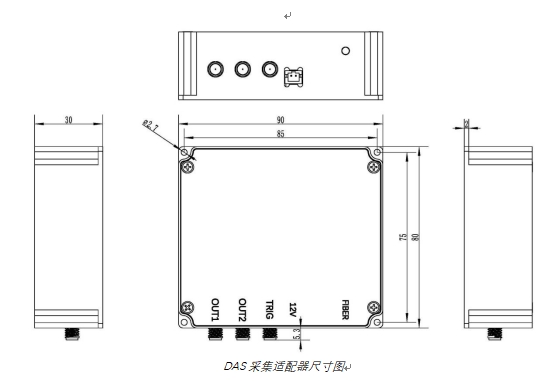

機械尺寸圖




訂貨信息

產品類別探測距離通道數移頻
DAS-EDG：DAS邊緣模塊20：20km1：1通道A80：80MHz移頻
40：40km2：2通道A200：200MHz移頻

DAS-ADP：DAS采集適配器 1：1通道
 2：2通道

例如：

探測距離為40km、1通道、80MHz移頻的邊緣模塊，型號為：DAS-EDG-40-1-A80

2通道的采集適配器，型號為：DAS-ADP-2

DAS一體化模塊選型表

型號類型通道數監測距離中頻激光器特點
連接
GY-DAS-V4-40-1-A80常規單模型1≤40km80M<3kHz高性價比[查看詳情]
GY-DAS-V4-40-2-A80
常規單模型2≤40km80M<3kHz
高性價比
[查看詳情]
GY-DAS-V4-40-1-A200常規單模型1≤40km200M<3kHz
空間分辨率可調高[查看詳情]
GY-DAS-V4-40-2-A200
常規單模型2≤40km
200M
<3kHz
空間分辨率可調高
[查看詳情]
GY-DAS-V4-40-1-A80-1k
常規單模型
1≤40km
80M
<1kHz
高性能的光源
[查看詳情]
GY-DAS-V4-40-1-A200-1k
常規單模型
1≤40km
200M
<1kHz
高性能的光源
[查看詳情]
GY-DAS-V4-60-1-A80
常規單模型
1≤60km
80M<3kHz
監測距離長[查看詳情]
GY-DAS-V4-60-2-A80
常規單模型
2≤60km
80M
<3kHz
監測距離長
[查看詳情]
GY-DAS-V4-60-1-A200
常規單模型
1≤60km
200M
<3kHz
空間分辨率和距離兼顧[查看詳情]
GY-DAS-V4-60-2-A200
常規單模型
2≤60km
200M
<3kHz
空間分辨率和距離兼顧
[查看詳情]
GY-DAS-UNP-40-1-80M-PM
偏振分集型
1≤40km
80M
<3kHz
消除偏振衰落
[查看詳情]
GY-DAS-UNP-40-1-200M-PM
偏振分集型
1≤40km
200M
<3kHz
消除偏振衰落
[查看詳情]
GY-DAS-UNP-40-1-80M
窄脈沖1≤40km80M<3kHz
窄脈沖模塊[查看詳情]
GY-DAS-UNP-40-2-80M
窄脈沖
2≤40km
80M
<3kHz
窄脈沖模塊
[查看詳情]
GY-DAS-UNP-40-1-200M
窄脈沖
1≤40km
200M
<3kHz
窄脈沖模塊
[查看詳情]
GY-DAS-UNP-40-2-200M
窄脈沖
2≤40km
200M
<3kHz
窄脈沖模塊
[查看詳情]
GY-DAS-RF-1-1-40-80
全時鐘同步
1
≤40km
80M
<1kHz
信號更純凈[查看詳情]
GY-DAS-RF-2-1-40-80
全時鐘同步
2≤40km
80M<1kHz
信號更純凈
[查看詳情]
GY-DAS-RF-1-3-40-80
全時鐘同步
1≤40km
80M
<3kHz
信號更純凈
[查看詳情]
GY-DAS-RF-2-3-40-80
全時鐘同步
2≤40km
80M
<3kHz
信號更純凈
[查看詳情]
GY-DAS-RF-1-1-40-200
全時鐘同步1≤40km200M<1kHz
信號更純凈
[查看詳情]
GY-DAS-RF-2-1-40-200
全時鐘同步
2≤40km
200M
<1kHz
信號更純凈
[查看詳情]
GY-DAS-RF-1-3-40-200
全時鐘同步
1≤40km
200M
<3kHz
信號更純凈
[查看詳情]
GY-DAS-RF-2-3-40-200
全時鐘同步
2≤40km
200M<3kHz信號更純凈
[查看詳情]
GY-DAS-CFS-40-250-1
全集成模塊1≤40km
80M<3kHz
DAS光路+采集卡+體積小[查看詳情]
GY-DAS-CFS-40-250-2
全集成模塊
2≤40km
80M
<3kHz
全集成2路[查看詳情]
GY-DAS-CFS-60-250-1
全集成模塊
1≤60km
80M
<3kHz
距離長[查看詳情]
GY-DAS-CFS-60-250-2
全集成模塊
2≤60km
80M
<3kHz
距離長[查看詳情]

采集卡選型表

產品型號采樣率通道數接口類型核心功能特性典型應用選型指引
GY-DAQ-2480250M2通道PCIe x8DAS高速采集
性價比之選
分布式聲學傳感 (DAS)
[查看詳情]
GY-DAQ-2480-E250M2通道千兆以太網
(RJ45)		DAS高速采集
性價比之選
分布式聲學傳感 (DAS)，測風雷達[查看詳情]
GY-DAQ-2480-OE
250M2通道萬兆光口
(Spf+ 10G)		光口傳輸，邊緣部署分布式聲學傳感 (DAS)[查看詳情]
GY-DAQ-2510D1G2通道PCIe x8硬件IQ解調
高分辨率		高精度DAS系統[查看詳情]
GY-DAQA-25101G2通道PCIe x8集成AWG掃頻源
一體化方案		啁啾DAS系統，雷達，OCT，高精度掃頻光纖傳感系統[查看詳情]
DTS-ETH-250M-2
250M2通道千兆以太網
(RJ45)
DTS測溫專用優化
低噪聲設計
分布式溫度傳感 (DTS)，氣象雷達
[查看詳情]
DVS-ETH-100M-2
100M2通道千兆以太網
(RJ45)
DVS采集卡集成平均及差分算法分布式光纖振動傳感 (DVS)
[查看詳情]

知識擴展

[產品動態] 2025-11-25 07:17:30
3米空間分辨率的DAS一體化模塊 轉為皮帶機監測應用而設計;該DAS一體化模塊是一款專門針對皮帶機托輥監測應用的DAS模塊；能夠實現20ns脈寬輸出，空間分辨率實測達到3米，監測距離為10km， 頻率信號為80M，所以只需要搭配一張250M采樣率的采集卡即可工作。
[產品動態] 2025-06-16 23:10:02
關鍵詞：啁啾DAS掃頻DAS
RtDAS 是桂林光翼智能科技有限公司研發的新型 DAS 設備，采用啁啾脈沖調制方案，與傳統的 DAS 設備相比，其優點在于能夠抑制整段傳感光纖上的衰落噪聲和偏振噪聲，降低信號解調出錯率，具有高靈敏度，可以高保真地還原振動波形，且具備全域實時解調能力。
[產品動態] 2025-03-16 03:10:51
增強版DAS系統發布 能夠對40km長的光纜進行實時相位解調，從視頻上可以清晰看到V字形頻譜，去相干衰落：沒有相干衰落對信號的影響，在信號分析上會更得心應手。
[產品動態] 2024-09-20 00:49:23
通過信號發生器可以給PZT光纖振動器輸入不同的調制信號，比頻率為10Hz, 100Hz, 1000Hz等， 振動的強弱可以通過設置電壓值大小進行修改。一款做光纖振動DAS必備的測試小工具
[產品動態] 2024-06-29 23:25:06
分布式光纖傳感DVS/DAS系統行業現狀分析，從產業鏈看有模塊廠商，設備廠商，集成商三類廠商。桂林光翼智能是一家上游DAS模塊廠商，優勢是擁有軟件解調庫和DEMO軟件，提供足夠的技術支持 。
