APD12703 APD光電探測器模塊 3mm靶面 高增益 適合熒光探測 355nm紫外增強
產品概述：APD12703A系列光電探測器采用一顆3mm大靶面的APD雪崩光電二極管，響應波長300-1000nm，在355nm處紫外增強，內置放大電路，擁有超高增益，適合探測極其微弱的弱光信號，例如熒光探測。
產品型號：APD12703
規格書： 點擊下載
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
特性
- 溫度補償
- 紫外增強
- 選配FC法蘭
- 高靈敏度
- 大光敏尺寸（3mm）
- 30mm光學籠式系統
應用
- 探測弱光信號
- 熒光測量
- 化學分析儀器
規格參數：
| 型號 | APD12703A-50k | APD12703A-1.5M |
|---|---|---|
| 材料 | Si | si |
| 波長范圍 | 300-1000nm | 300-1000nm |
| 光敏區域直徑 | 3mm | 3mm |
| 響應度 @M=1 | 0.5A/W @ 800nm | 0.5A/W @ 800nm |
| 帶寬a | DC-50kHz | DC-1.5MHz |
| 上升時間a | 7us | 250ns |
| 增益a | 1.0x10^7V/W | 1x10^6V/W |
| 飽和光功率 | 310nW | 5uW |
| 噪聲電壓a | 22mVpp | 20mVpp |
| 最大輸出電壓a | 5V | 5V |
| 噪聲等效功率 | 0.5pW/√Hz | 0.82pW/√Hz |
| 工作電壓 | 9-12V | 9-12V |
| 工作電流 | <200mA | <200mA |
| 輸出阻抗 | 50Ω | 50Ω |
| 輸出耦合方式 | DC | DC |
| 輸出接頭 | SMA female | SMA female |
| 工作溫度 | -10~65℃ | -10~65℃ |
| 存儲溫度 | -40~85℃ | -40~85℃ |
備注：
a 對于高阻負載
響應曲線
備注：響應曲線為典型值，僅供參考。
型號說明
探測器型號命名規范：探測器系列-帶寬-SM1-ADJ
例：
APD12703A-50k，則表示使用結構為 30mm 籠式結構。

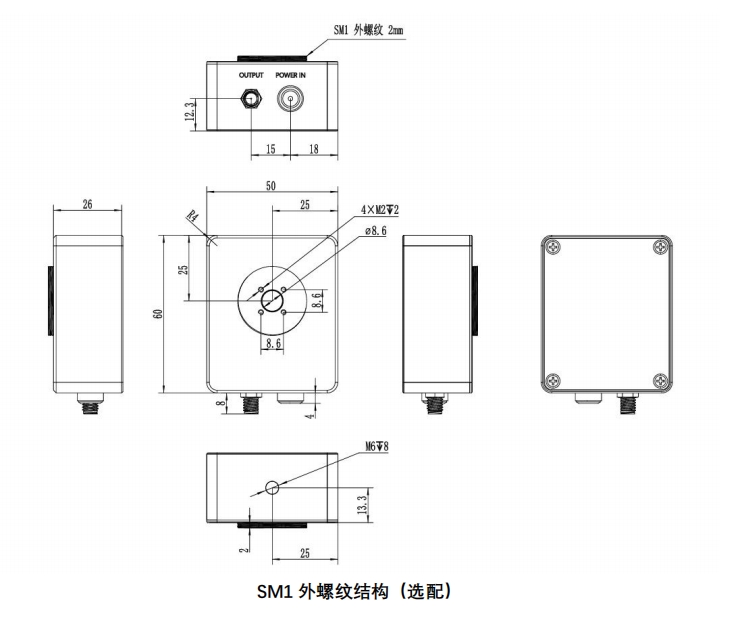

APD12703A-50k-SM1，則表示使用結構為 SM1 外螺紋結構。

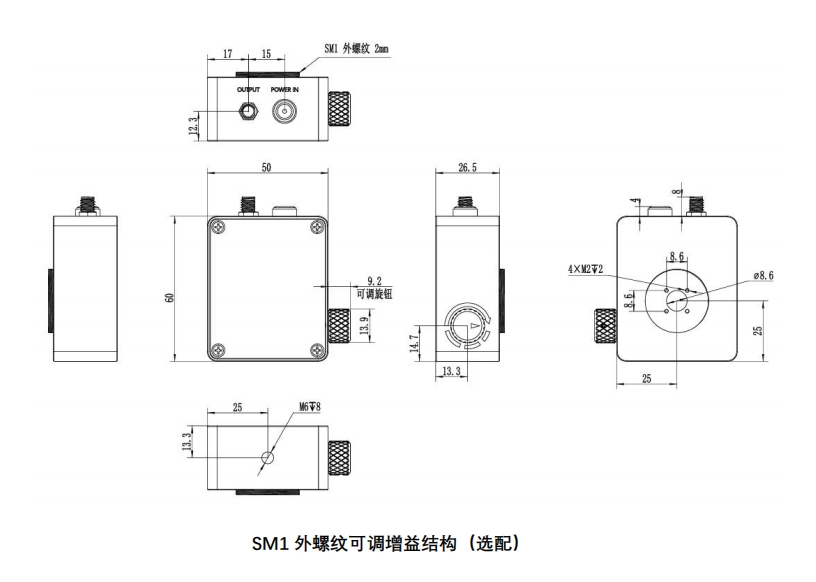

APD12703A-50k-SM1-ADJ，則表示使用結構 SM1 外螺紋可調增益結構。

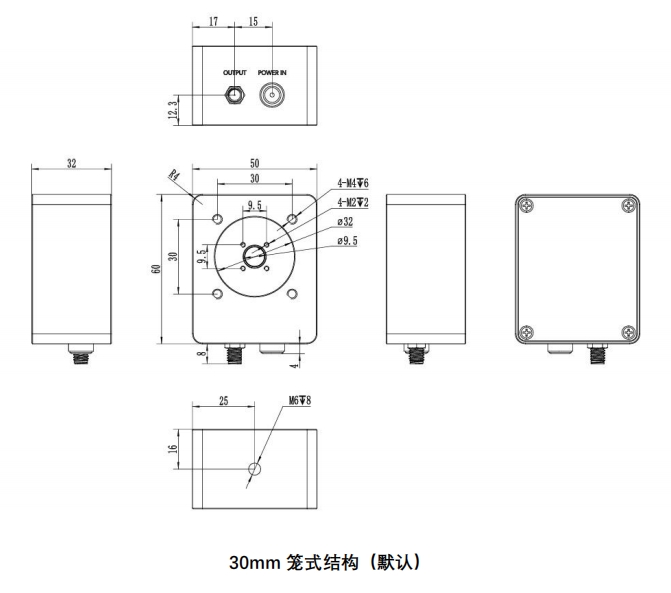

外形尺寸

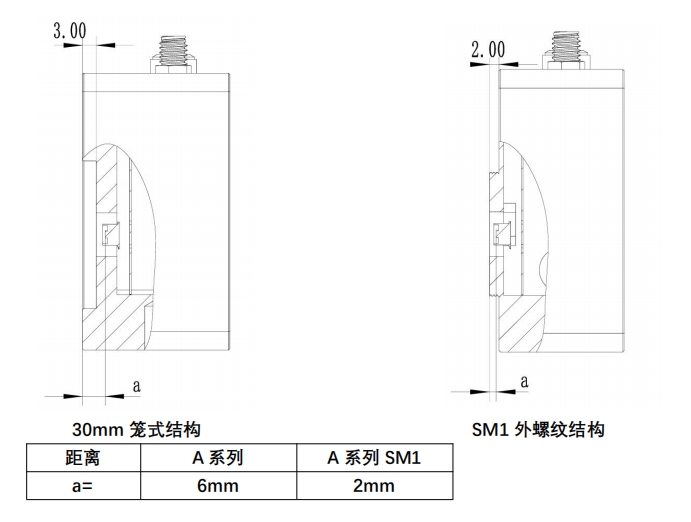

光敏距離示意圖
發貨清單
| 序號 | 物資名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 光電探測器 | 1 | 個 | |
| 2 | 電源適配器 | 1 | 個 | 9V |
| 3 | SMA轉BNC射頻線 | 1 | 根 |
測試截圖
APD12703A-1 x射線熒光光譜XRF 實測示波器截圖
