相干衰落抑制型DAS全光纖解調模塊
產品概述：相干衰落抑制型DAS全光纖解調模塊將DAS光學采集前端與DAS高速數據處理后端深度融合，長寬尺寸僅半張A4紙，為分布式光纖聲波測量提供了小型化且便捷的解決方案。
關鍵詞：
全集成DAS模塊
產品型號：GY-DAS-CFS-40-250-1
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
概述
相干衰落抑制型DAS全光纖解調模塊將DAS光學采集前端與DAS高速數據處理后端深度融合，長寬尺寸僅半張A4紙，為分布式光纖聲波測量提供了小型化且便捷的解決方案。
其中DAS光學采集前端部分，它集成了超窄線寬光源、調制器、放大器及相干接收模塊，實現了高信噪比的相干探測和超長距離傳感，保證了光學鏈路的優異性能。
其中DAS高速數據處理后端部分，它采用雙通道 250MSps DAS高速采集卡，支持千兆以太網通信（數據傳輸速率可達 1000Mb/s）或 10G 光口通信（數據傳輸速率可達10Gb/s），可采集超過 100km 光纖數據。內置相位解調算法，實現全光纖解調與相干衰落抑制，可直接輸出幅度相位解調數據，其中相位數據可直接作為振動信號使用，無需二次解纏繞；亦可輸出原始采樣數據供用戶自定義解調。該設計降低了系統對 CPU 算力的依賴，簡化開發流程，實現“數據讀取即可用，相位即振動”。
特性
- 高速數據采集與傳輸
- 內置全光纖解調與相干衰落抑制算法
- 高度集成的小型化設計
應用
- 周界入侵監測
- 油氣管道泄漏預警
- 隧道與邊坡結構健康監測
- 海纜/陸纜狀態監測
- 城市基礎設施振動監測
產品性能參數
| 性能參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
|---|---|---|---|---|---|
| 測量距離 | 40 | km | |||
| 脈沖寬度 | 20 | 500 | ns | ||
| 脈沖頻率 | 100 | 50000 | Hz | 與光纖長度相關 | |
| 響應頻率 | 1 | 20000 | Hz | 與光纖長度相關 | |
| 中頻 | 80 | MHz | |||
| 空間分辨率 | 3 | m | |||
| 采集卡分辨率 | 0.4m、0.8m、1.6m、3.2m、6.4m可選 | m | |||
| 標距 | 2 | 32 | 采樣點 | ||
| 相位底噪 | ＜0.1rad @ 標距=20m | 與標距相關 | |||
| 解調算法 | 相干衰落抑制全光纖解調 | ||||
| 數據傳輸接口 | 千兆網口/萬兆光口 | ||||
| 數據傳輸速率 | 1Gb/s(千兆網口)/10Gb/s(萬兆光口) | ||||
| 數據傳輸類型 | 原始數據、幅度解調數據、相位解調數據 | ||||
| 數據傳輸協議 | UPD | ||||
| 模塊調試接口 | 串口TTL | ||||
| 模塊調試協議 | Modbus-RTU | ||||
| 工作電壓 | 4.9 | 5.0 | 5.2 | V | |
| 功率 | 37 | W | |||
| 預熱時間 | 2 | Min | |||
| 工作溫度 | -20 | 60 | ℃ | ||
| 存儲溫度 | -40 | 80 | ℃ | ||

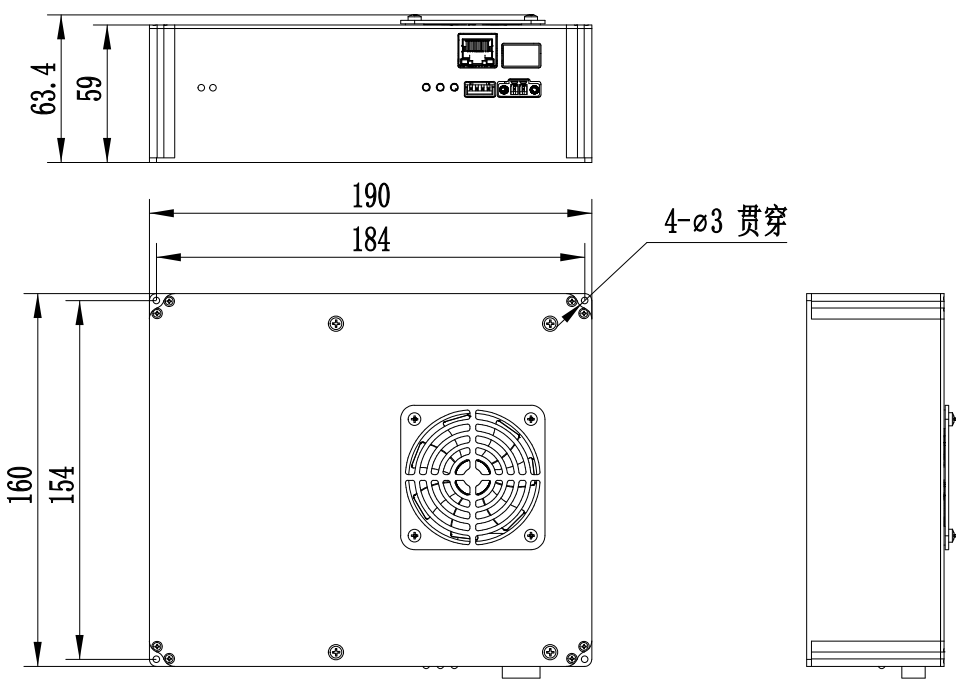

產品尺寸說明

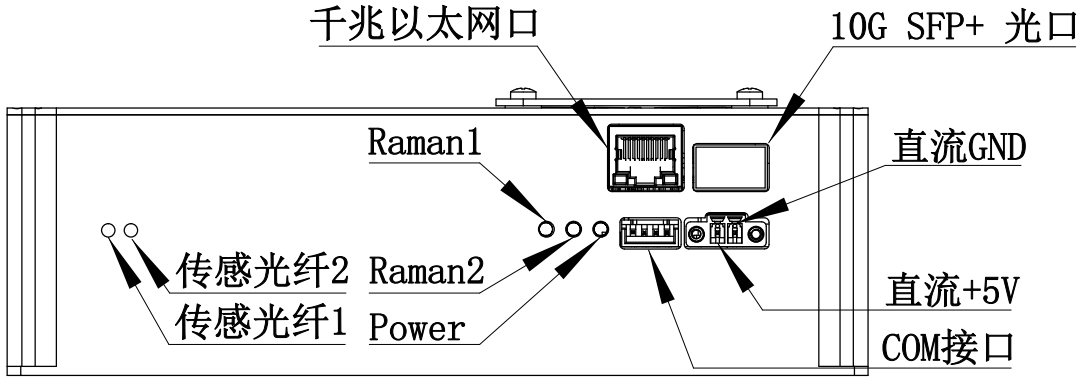

產品接口及指示燈說明
表1 產品接口說明表
| 接口類型 | 絲印 | 說明 |
|---|---|---|
| 綠色插拔端子 | 5V | 直流電源+5V供電 |
| GND | 直流電源GND | |
| 白色插拔端子 | COM | 串口，TTL電平，與上位機通信用于調整參數 |
| 傳感光纖1 | Sensor1 | 默認FC/APC接頭，單通道產品使用此接口 |
| 傳感光纖2 | Sensor2 | 默認FC/APC接頭 |
| 千兆以太網口 | GbE | RJ45連接器，數據傳輸速率可達 1000Mb/s |
| 10G SFP+ 光口 | 10G SFP+ | 通過 SFP+ 光模塊連接外部光纖，數據傳輸速率可達 10Gb/s |
表2 產品指示燈說明表
| 指示燈類型 | 絲印 | 說明 |
|---|---|---|
| Power指示燈 | P | 總電源指示燈，常亮為通電，熄滅為斷電 |
| Raman1指示燈 | L1 | 拉曼放大器1指示燈，常亮為開啟，熄滅為關閉 |
| Raman2指示燈 | L2 | 拉曼放大器2指示燈，常亮為開啟，熄滅為關閉 |
DAS一體化模塊選型表
| 型號 | 類型 | 通道數 | 監測距離 | 中頻 | 激光器 | 特點 | 連接 |
|---|---|---|---|---|---|---|---|
| GY-DAS-V4-40-1-A80 | 常規單模型 | 1 | ≤40km | 80M | <3kHz | 高性?xún)r(jià)比 | [查看詳情] |
| GY-DAS-V4-40-2-A80 | 常規單模型 | 2 | ≤40km | 80M | <3kHz | 高性?xún)r(jià)比 | [查看詳情] |
| GY-DAS-V4-40-1-A200 | 常規單模型 | 1 | ≤40km | 200M | <3kHz | 空間分辨率可調高 | [查看詳情] |
| GY-DAS-V4-40-2-A200 | 常規單模型 | 2 | ≤40km | 200M | <3kHz | 空間分辨率可調高 | [查看詳情] |
| GY-DAS-V4-40-1-A80-1k | 常規單模型 | 1 | ≤40km | 80M | <1kHz | 高性能的光源 | [查看詳情] |
| GY-DAS-V4-40-1-A200-1k | 常規單模型 | 1 | ≤40km | 200M | <1kHz | 高性能的光源 | [查看詳情] |
| GY-DAS-V4-60-1-A80 | 常規單模型 | 1 | ≤60km | 80M | <3kHz | 監測距離長 | [查看詳情] |
| GY-DAS-V4-60-2-A80 | 常規單模型 | 2 | ≤60km | 80M | <3kHz | 監測距離長 | [查看詳情] |
| GY-DAS-V4-60-1-A200 | 常規單模型 | 1 | ≤60km | 200M | <3kHz | 空間分辨率和距離兼顧 | [查看詳情] |
| GY-DAS-V4-60-2-A200 | 常規單模型 | 2 | ≤60km | 200M | <3kHz | 空間分辨率和距離兼顧 | [查看詳情] |
| GY-DAS-UNP-40-1-80M-PM | 偏振分集型 | 1 | ≤40km | 80M | <3kHz | 消除偏振衰落 | [查看詳情] |
| GY-DAS-UNP-40-1-200M-PM | 偏振分集型 | 1 | ≤40km | 200M | <3kHz | 消除偏振衰落 | [查看詳情] |
| GY-DAS-UNP-40-1-80M | 窄脈沖 | 1 | ≤40km | 80M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-UNP-40-2-80M | 窄脈沖 | 2 | ≤40km | 80M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-UNP-40-1-200M | 窄脈沖 | 1 | ≤40km | 200M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-UNP-40-2-200M | 窄脈沖 | 2 | ≤40km | 200M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-RF-1-1-40-80 | 全時鐘同步 | 1 | ≤40km | 80M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-1-40-80 | 全時鐘同步 | 2 | ≤40km | 80M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-1-3-40-80 | 全時鐘同步 | 1 | ≤40km | 80M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-3-40-80 | 全時鐘同步 | 2 | ≤40km | 80M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-1-1-40-200 | 全時鐘同步 | 1 | ≤40km | 200M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-1-40-200 | 全時鐘同步 | 2 | ≤40km | 200M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-1-3-40-200 | 全時鐘同步 | 1 | ≤40km | 200M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-3-40-200 | 全時鐘同步 | 2 | ≤40km | 200M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-CFS-40-250-1 | 全集成模塊 | 1 | ≤40km | 80M | <3kHz | DAS光路+采集卡+體積小 | [查看詳情] |
| GY-DAS-CFS-40-250-2 | 全集成模塊 | 2 | ≤40km | 80M | <3kHz | 全集成2路 | [查看詳情] |
| GY-DAS-CFS-60-250-1 | 全集成模塊 | 1 | ≤60km | 80M | <3kHz | 距離長 | [查看詳情] |
| GY-DAS-CFS-60-250-2 | 全集成模塊 | 2 | ≤60km | 80M | <3kHz | 距離長 | [查看詳情] |
采集卡選型表
| 產品型號 | 采樣率 | 通道數 | 接口類型 | 核心功能特性 | 典型應用 | 選型指引 |
|---|---|---|---|---|---|---|
| GY-DAQ-2480 | 250M | 2通道 | PCIe x8 | DAS高速采集 性?xún)r(jià)比之選 | 分布式聲學傳感 (DAS) | [查看詳情] |
| GY-DAQ-2480-E | 250M | 2通道 | 千兆以太網 (RJ45) | DAS高速采集 性?xún)r(jià)比之選 | 分布式聲學傳感 (DAS)，測風雷達 | [查看詳情] |
| GY-DAQ-2480-OE | 250M | 2通道 | 萬兆光口 (Spf+ 10G) | 光口傳輸，邊緣部署 | 分布式聲學傳感 (DAS) | [查看詳情] |
| GY-DAQ-2510D | 1G | 2通道 | PCIe x8 | 硬件IQ解調 高分辨率 | 高精度DAS系統 | [查看詳情] |
| GY-DAQA-2510 | 1G | 2通道 | PCIe x8 | 集成AWG掃頻源 一體化方案 | 啁啾DAS系統，雷達，OCT，高精度掃頻光纖傳感系統 | [查看詳情] |
| DTS-ETH-250M-2 | 250M | 2通道 | 千兆以太網 (RJ45) | DTS測溫專用優化 低噪聲設計 | 分布式溫度傳感 (DTS)，氣象雷達 | [查看詳情] |
| DVS-ETH-100M-2 | 100M | 2通道 | 千兆以太網 (RJ45) | DVS采集卡集成平均及差分算法 | 分布式光纖振動傳感 (DVS) | [查看詳情] |
