大光敏PD光電探測器 320-1100nm 10M 帶寬 空間光輸入
產品概述：PD58系列光電探測器 采用5.8x5.8mm的大尺寸PD，響應波長320-1100nm， 采用空間光輸入，10M帶寬。
產品型號：PD58
規格書： 點擊下載
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1. 概述
PD58是一種帶放大電路的光電探測器，適用于自由空間光學系統。該裝置包括光電二極管、跨阻放大器、射頻連接器等，封裝在一個鋁制外殼中，輸出端使用BNC連接器。產品支持參數定制。
2. 特點
- SM1內螺紋接口
- 參數定制
- 高穩定性
- 大光敏尺寸
3. 應用
- 探測激光脈沖
- 科學實驗
- 分析儀器
4. 規格
| 型號 | PD58A-100k | PD58A-1M | PD58A-10M | PD58A-20M |
|---|---|---|---|---|
| 材料 | Si | |||
| 波長范圍 | 320-1100nm | |||
| 輸入接口 | 自由空間（SM1內螺紋） | |||
| 響應度 | 0.45A/W @850nm | |||
| 光敏區域直徑 | 5.8x5.8mm | |||
| 帶寬b | DC-100k | DC-1M | DC-10M | DC-20M |
| 上升時間b | 3.5us | 350ns | 35ns | 18ns |
| 跨阻增益a | 1MV/A | 200KV/A | 20KV/A | 8KV/A |
| 飽和光功率 | 9uW | 45uW | 450uW | 1.1mW |
| 輸出偏置電壓a | 240mv | 60mv | 6mv | 4mv |
| 噪聲電壓b | 12mv | 8mv | 6mv | 5mv |
| 噪聲等效功率 | 5.6pW/√Hz | 6.2pW/√Hz | 21.5pW/√Hz | 30.6pW/√Hz |
| 型號 | 探測器公共參數 |
|---|---|
| 最大輸出幅度 | 4.5V |
| 工作電壓 | ±12V |
| 工作電流 | <200mA |
| 輸出阻抗 | 50Ω |
| 輸出耦合方式 | DC |
| 輸出接頭 | SMA female |
| 工作溫度 | -20~65℃ |
| 存儲溫度 | -40~85℃ |
備注：
a 對于高阻負載
b 對于50歐負載

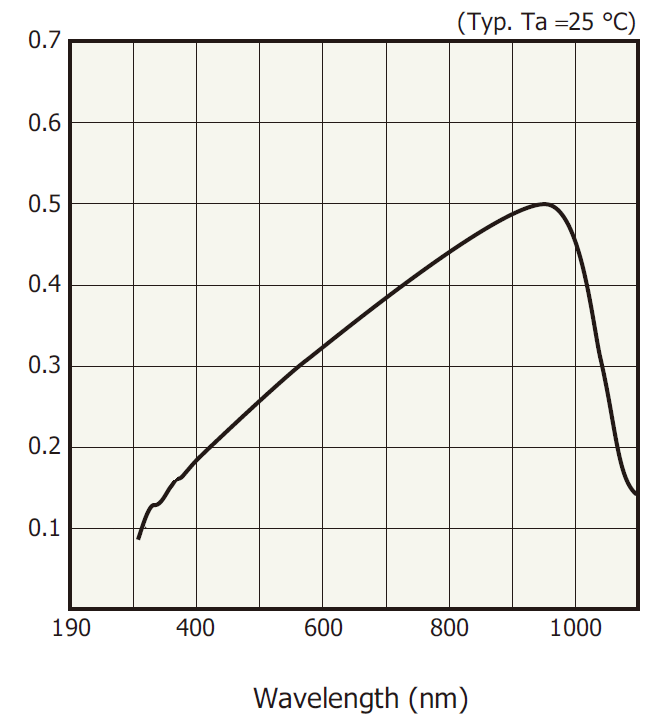

5. 響應曲線

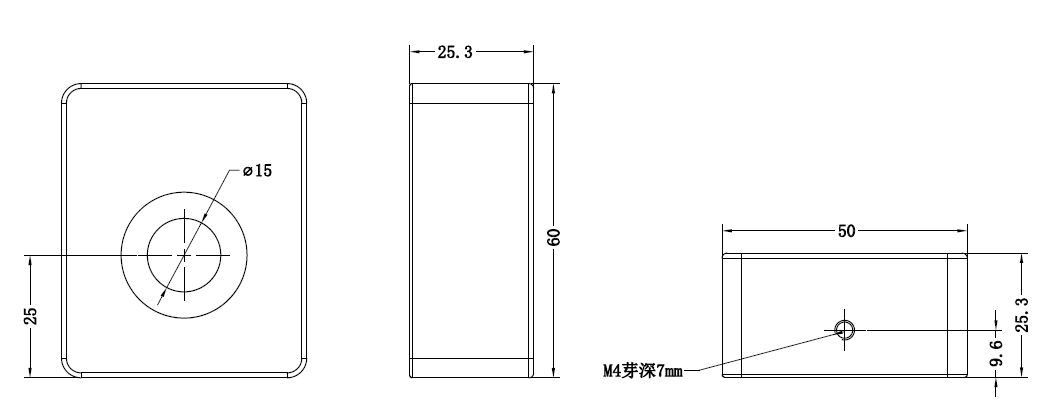

6. 機械尺寸

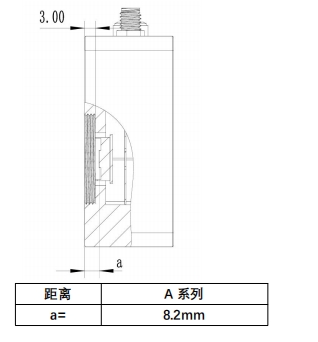

7.光敏距離示意圖
8.發貨清單
| 序號 | 物資名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 光電探測器 | 1 | 個 | |
| 2 | 正負線性電源 | 1 | 個 | ±12V |
| 3 | 雙頭BNC射頻線 | 1 | 根 |
光電探測器常見問題
快捷選型表
| 選型描述 | 備注 | 鏈接 |
|---|---|---|

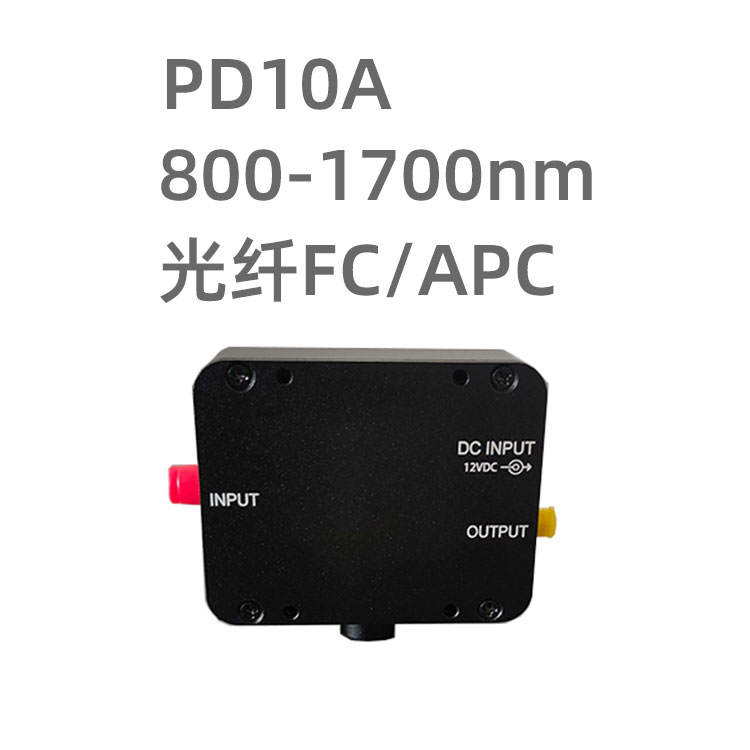

| 800-1700nm光纖輸入的光電探測器 | 光纖輸入 | 查看 |
| 800-1700nm的空間光輸入光電探測器 | 空間光輸入 | 查看 |

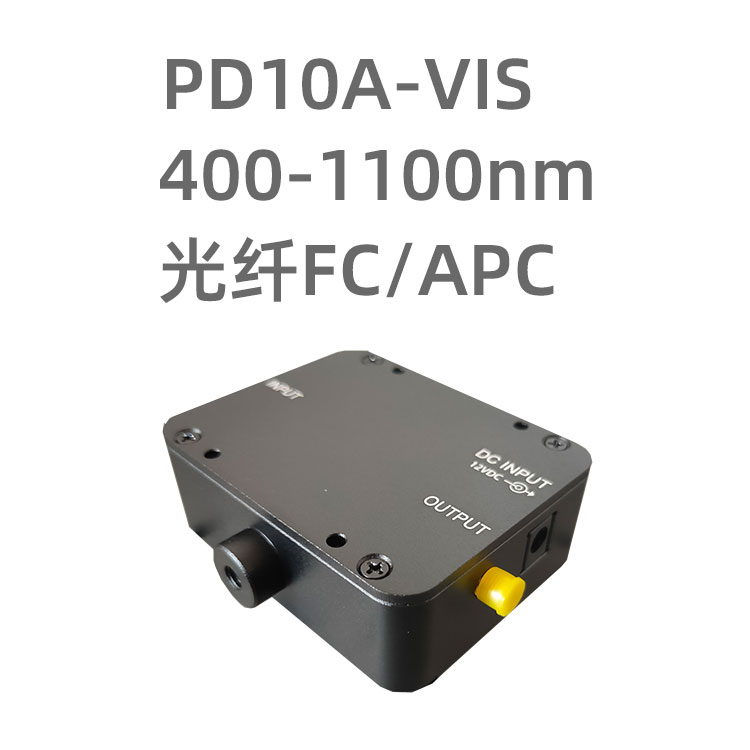

| 400-1100nm光纖輸入硅光電探測器 | 光纖輸入 | 查看 |
