1、概述

DAQ50是一款雙通道同步采集卡，采用千兆網口進行數據傳輸，最高50M采樣率，使用非常簡單。

2、規格

• 14位雙通道同步實時采集
• 1/2通道數可設置（1通道時采樣率50MHz，2通道時采樣率25MHz）
• 直流耦合
• ±5.0V輸入范圍（可定制）
• 千兆網口，UDP協議
• 12V/0.3A供電
• 工作溫度范圍：-20~60℃

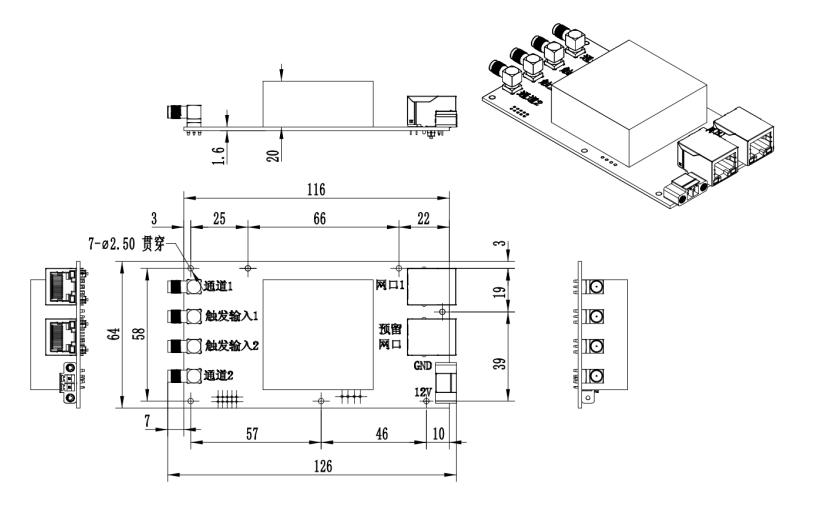

3、尺寸圖

4、工作流程

采用UDP通信，采集卡IP為192.168.137.2，端口為8028，工作流如下所示：

1. 設置采集卡ADC通道數（1個通道或者2個通道）

2. 設置采集卡開始采樣（設置成功后，不斷接收采集卡主動上傳的數據）

3. 設置采集卡停止采樣

5、調試軟件示例

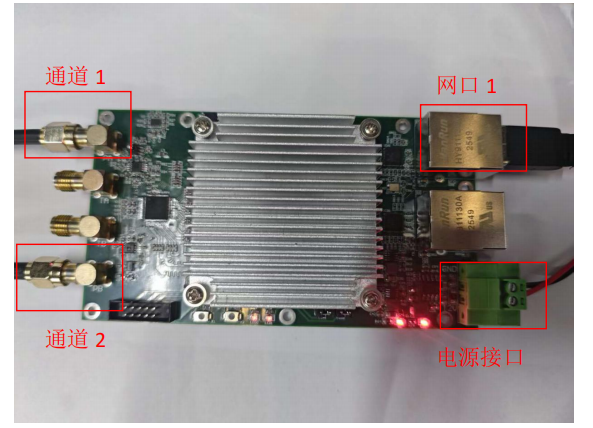

首先按照下圖連接采集卡，外部信號使用SMA射頻線連接采集卡通道1和通道2，電源接口接12V供電電源，網口1使用網線連接到電腦端：

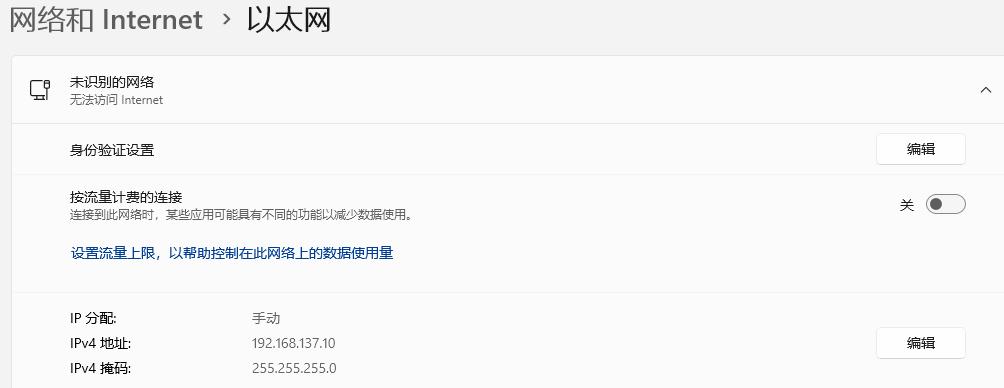

1. 將電腦IP設置為192.168.137.10，如下圖所示：

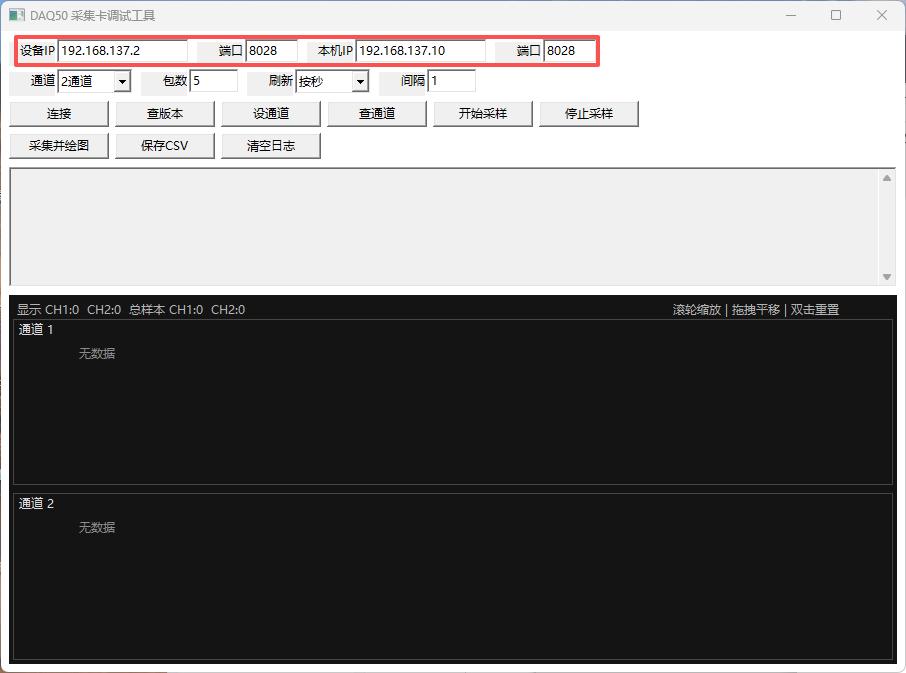

2. 雙擊打開軟件“DAQ50采集卡調試工具.exe”，將設備IP設置為：192.168.137.2，端口：8028，本機IP設置為：192.168.137.10，端口：8028，如下圖所示：

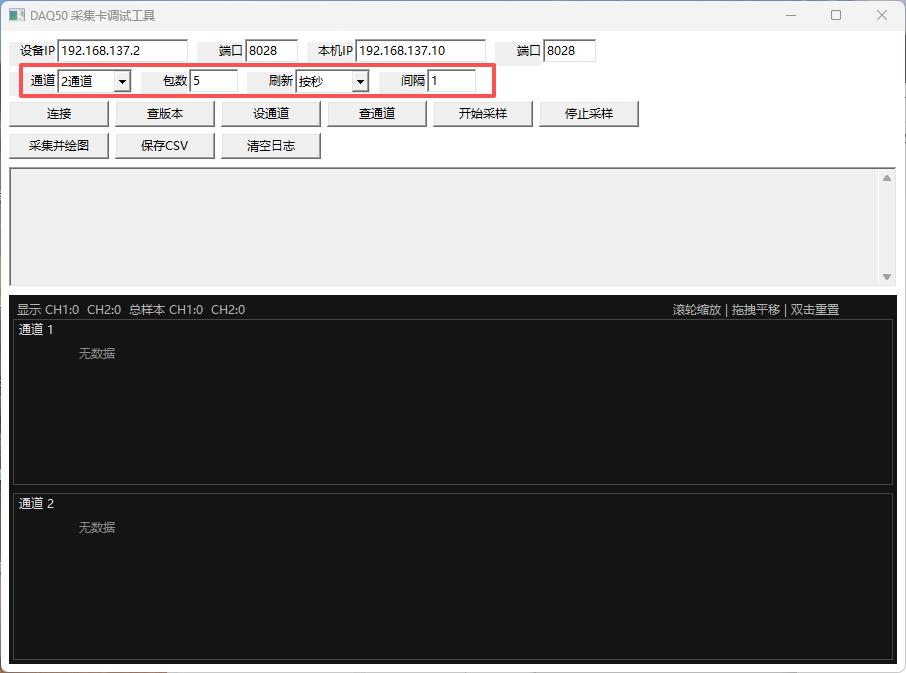

3. 選擇采集卡ADC通道數（1個通道或者2個通道），設置“包數”（0=連續采集），1個包數為512次采樣數據，設置刷新模式（可選按秒和按包數刷新），設置間隔數。舉例：2通道采集數據，“包數”5，“刷新”選擇“按秒”，“間隔”1秒刷新，顯示如下圖所示：（“刷新”和“間隔”只在連續采集時才生效）

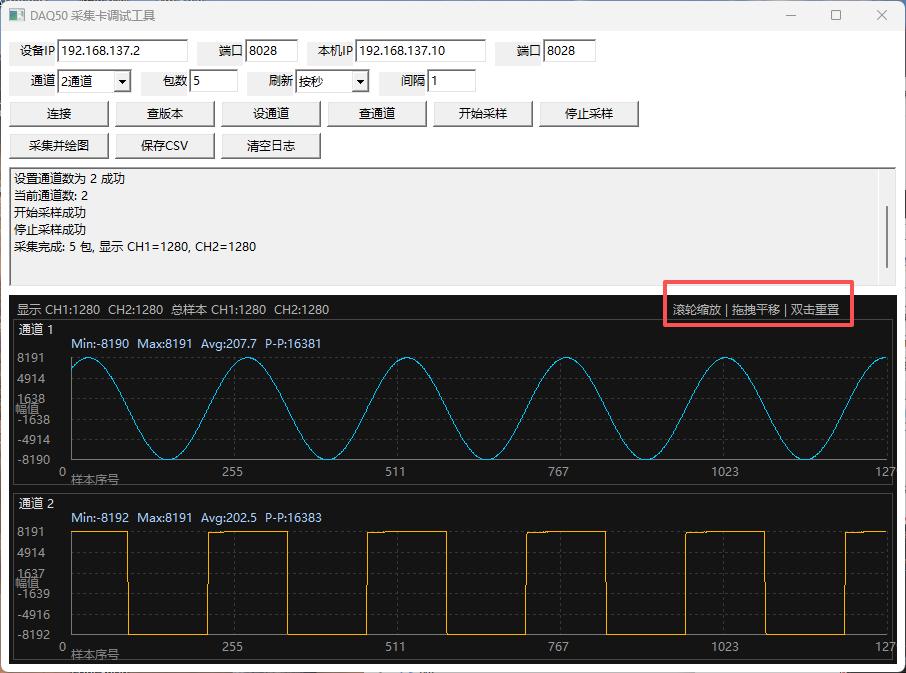

4. 點擊“采集并繪圖”可采集數據并顯示到界面上（如果“包數”設置0=“連續采集”模式時，點擊“采集并繪圖”后會一直采集數據，需要點擊“停止采集”來停止數據采集），觀察信號波形的具體細節，可按下圖右上角紅框內操作方法放大和縮小圖片。
