QPD100 四像限光電探測器
產品概述：QPD100 四像限光電探測器
關鍵詞：
QPD100
產品型號：QPD100
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
1. 概述

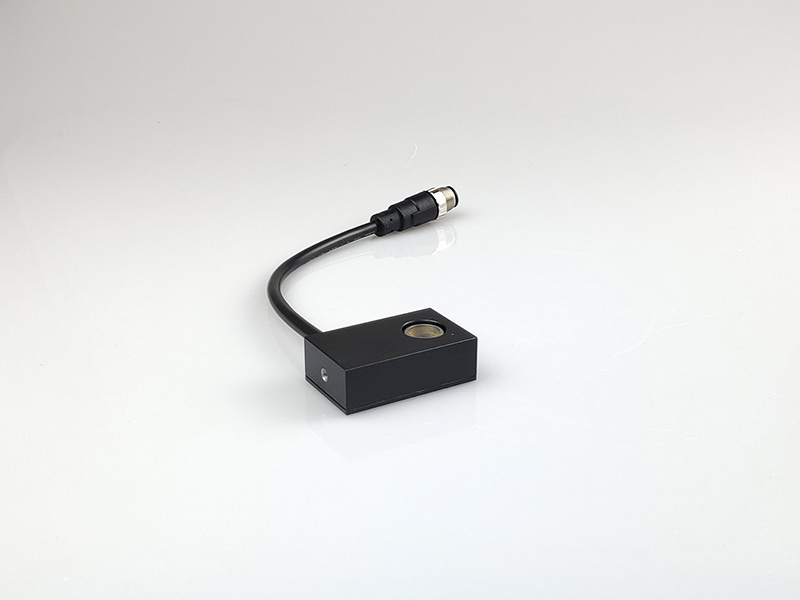

QPD四象限位置探測器采用象限一致性良好的光電二極管，集成低噪聲電源和放大電路，具有噪聲低，增益大等特點。廣泛用于激光準直/制導，角度測量等應用。
2. 特點
- 結構緊湊
- 單電源供電
3. 應用
- 光斑對準
- 角度測量
- 激光準直
- 位移監測
4. 規格
| 型號 | QPD100A-2M |
|---|---|
| 材料 | Si |
| 波長范圍 | 400-1100nm |
| 光敏區域 | 10x10mm |
| 象限間隙 | 200um |
| 推薦光斑直徑 | 1-4.5mm |
| 響應度 | 0.38A/W @1064nm |
| 帶寬a | DC-2MHz |
| 上升時間a | 180ns |
| 跨阻增益a | 10kV/A |
| 最大光電流 | 500uA |
| 最大輸出電壓a | 5V |
| 噪聲電壓a | 2mV |
| 噪聲等效功率 | 8.6pW/√Hz |
| 輸出阻抗 | 50Ω |
| 輸出耦合方式 | DC |
| 輸出接頭 | MMXC |
| 工作電壓 | 12VDC |
| 工作溫度 | -20~65℃ |
| 存儲溫度 | -40~85℃ |
備注：
a 對于高阻負載

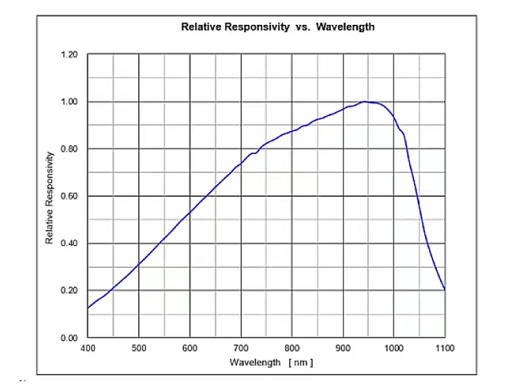

5. 響應曲線

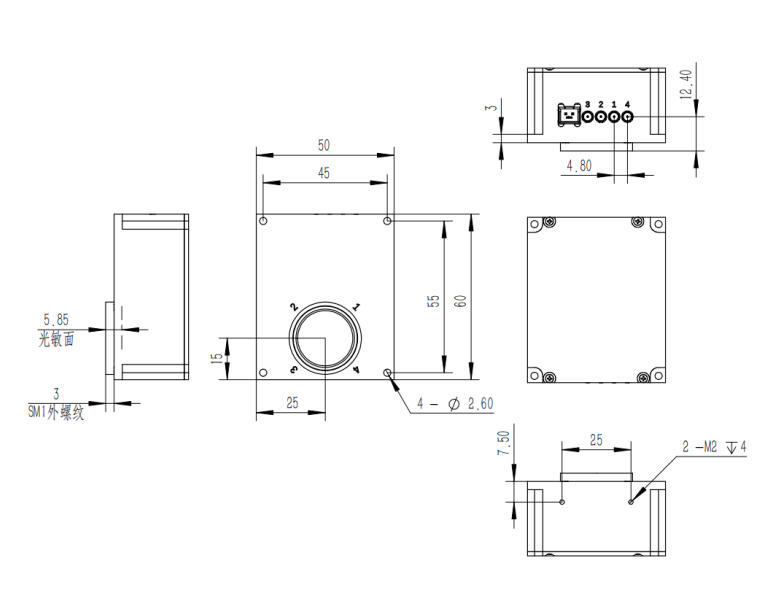

6. 機械尺寸
7. 發貨清單
| 序號 | 物資名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 光電探測器 | 1 | 個 | |
| 2 | 射頻線MMXC轉BNC | 4 | 根 | |
| 3 | 電源適配器 | 1 | 個 | 12V |
| 4 | 電源連接線 | 1 | 根 |
