1. 概述

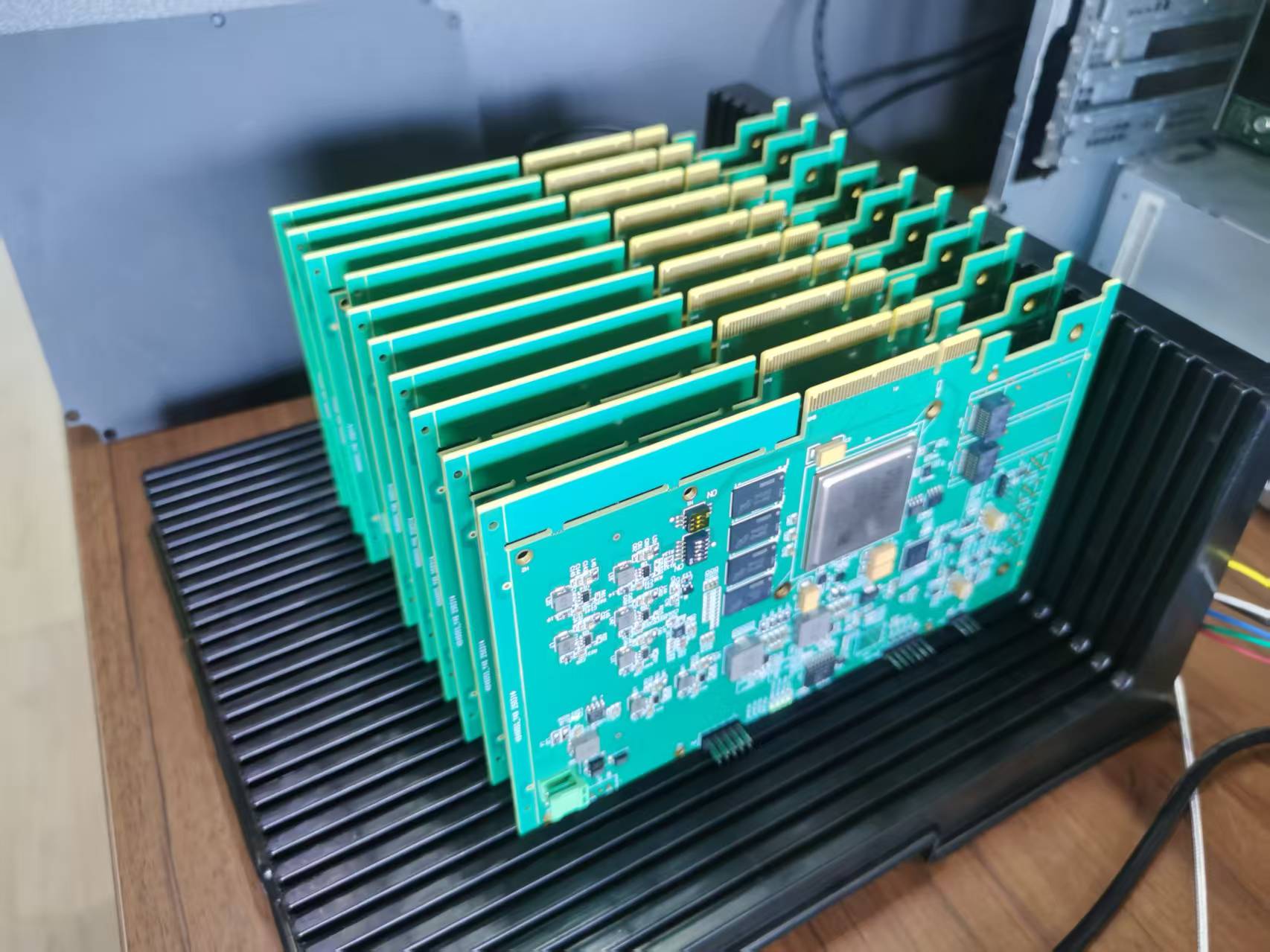

GY-DAQ-2480 作為一款 DAS 專用高速數據采集卡，采用 PCIe 接口與上位機進行通信，板載高性能 FPGA 芯片，具有豐富的乘法器和 RAM 資源。通過采用大容量數據緩存和高速數據傳輸引擎技術，支持原始數據的實時上傳，數據傳輸速率可達 2.2GB/s。采集卡采用雙通道 14bit 高速 ADC，采樣率 250MSps，最高支持 100km 以上的 DAS 數據采集。內置相位解調算法，可直接上傳幅度相位解調數據，相位數據可直接供用戶當作振動信號使用，無需再次解調處理，實現全光纜解調；或上傳原始采樣數據，供用戶自行解調。驅動程序具有良好的兼容性，支持 Windows 和 linux 多個版本，支持跨平臺使用，方便用戶集成使用。

與傳統 IQ 解調采集卡相比，該采集卡內置了相位解調算法模塊，實現相干衰落抑制及全域解調，極大提升解調信號的準確性和穩定性，為后續信號處理和識別奠定了基礎。避免了用戶拿到數據后仍需要解纏繞等操作，降低系統對 cpu 算力的要求，同時也大大降低了用戶開發難度，實現數據讀取即可用，相位即振動的簡易操作。

2.規格

• 14bits 雙通道同步實時采樣
• 250MSps 采樣率
• 直流耦合，50Ω輸入阻抗
• 2Vpp 輸入電壓范圍，0-100MHz 模擬帶寬
• ±1V偏置可設，充分利用ADC量程
• 高達88dBc SFDR
• 觸發輸出脈沖
• PCIe2.0 x8高速傳輸接口
• 內置光纖傳感解調算法

3.供電及功耗

• 供電：12V，0.6A
• 功耗：12W（Max）

4.溫度范圍

• 工作溫度：-20~60℃
• 存儲溫度：-40~85℃

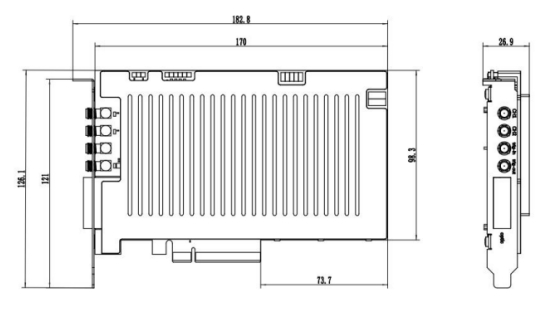

5.機械尺寸

• 182.8mm(L)x126mm(W)x26.9mm(D)

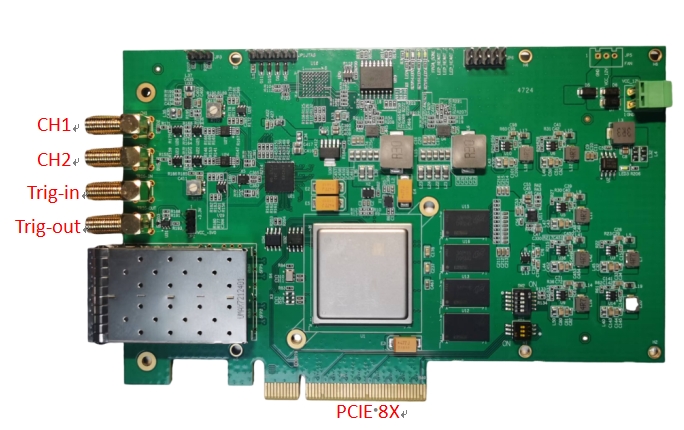

6. 接口定義

• PCIe接口：用于數據傳輸和參數設定
• 萬兆光口：保留
• Ch1：采集通道1
• Ch2：采集通道2
• Trig-in：外部觸發，3.3V輸入
• Trig-out：內部采集觸發輸出，3.3V/5V可選

7.接口函數調用說明

GY-DAQ-2480 內置 IQ 解調及相干衰落抑制功能，適用于平衡探測器的DAS 系統，既支持單通道的 IQ 解調，也支持雙通道的 IQ 解調，實現全光纜實時解調，相位數據即振動數據（音頻數據）。每次脈沖觸發最大上傳點數為 32768，因此不同分辨率率下最大監測距離分別為：
0.4m：0.4*32768=13107.2m
0.8m：0.8*32768=26214.4m
1.6m：1.6*32768=52428.8m
3.2m：3.2*32768=104857.6m
為降低上傳數據量和獲取更大監測距離，建議采樣分辨率選擇 1.6m 以上。

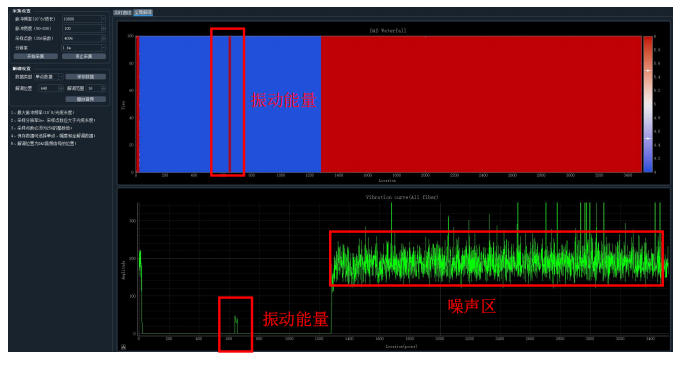

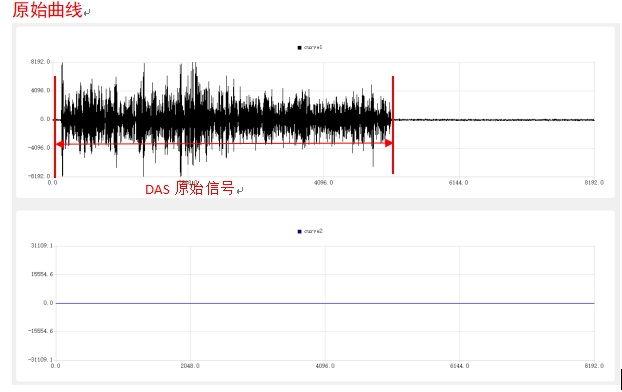

8. 測試結果

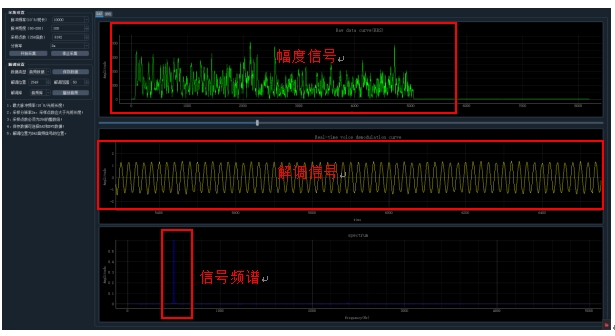

幅度相位信號

PZT單頻信號解調，還原500Hz正弦激勵信號

9.更多內容
