光翼智能PCIe型的DAS采集卡（GY-DAQ-2480 / GY-DAQ-2510D / GY-DAQA-2510）采用PCIe x8接口，由于PCIe x16也兼容PCIe x8的接口，所以采集卡可以插在PCIe x8或者PCIe x16的插槽上。

PCIe x8/x16 插槽識別

PCIe的插槽有多種，從下圖可以看到PCIe x8/x16的插槽形狀。

在我們的電腦主板上，可以看到類似下圖這樣的插槽，找到PCIe x8 或者PCIe x16插上即可。

DAS采集板卡安裝步驟

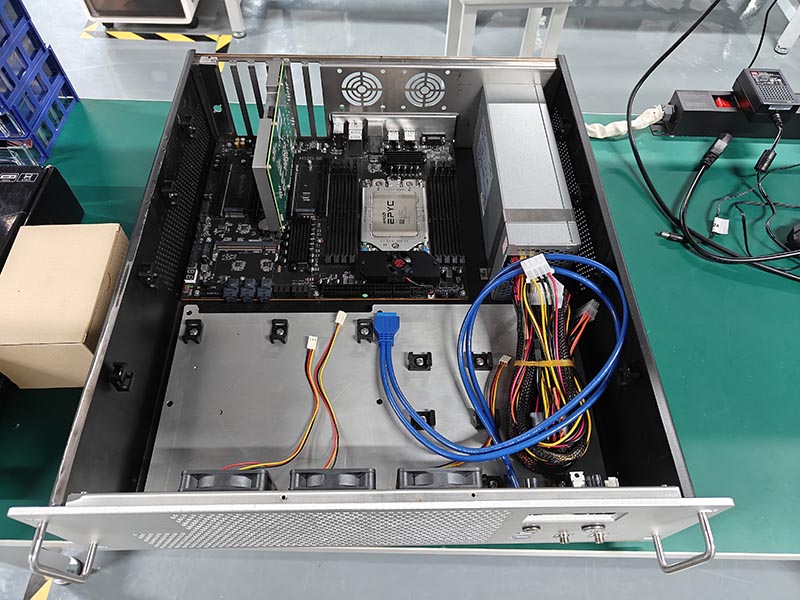

打開電腦機箱，把采集卡插入機箱電腦主板的PCIe x8插槽。如下圖。

這里需要注意的是：您的電腦是否有集成的顯示接口（VGA或HDMI接口），如果沒有該接口，意味著你需要安裝獨立顯卡才能接入顯示器使用電腦，而通常獨立的顯卡也是用的PCIe x8接口，這樣就需要主板有2個PCIe插槽，或者1個PCIe x8 和1個PCIe x16的插槽才能工作。

驅動安裝

采集卡驅動安裝包及相關開發文檔資料，請咨詢對接的商務或售后技術支持人員獲取。

根據自己使用的操作系統，安裝驅動，驅動安裝步驟，請查看 《PCIe型DAS采集卡Windows和Linux下安裝驅動》

驗證驅動安裝是否成功

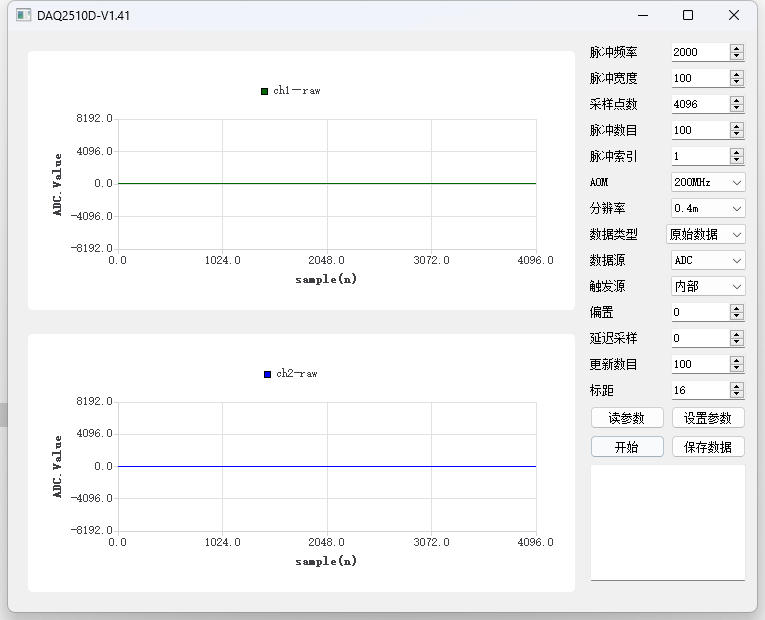

打開上位機運行程序，看是否能正常打開及設置參數

上位機為一個GUI演示Demo，該Demo通過GUI展示如何設置采集卡參數，采樣數據及采樣數據的曲線展示。

1、Linux平臺運行方式：

在Demo目錄中打開終端，執行sudo ./run.sh即可打開軟件，設置參數后點擊開始即可采集數據，采集數據中不要改變參數，每次改變參數前請停止采集，設置完參數后再開始采集。

2、Windows平臺運行方式：

Windows平臺下直接雙擊exe文件即可運行。

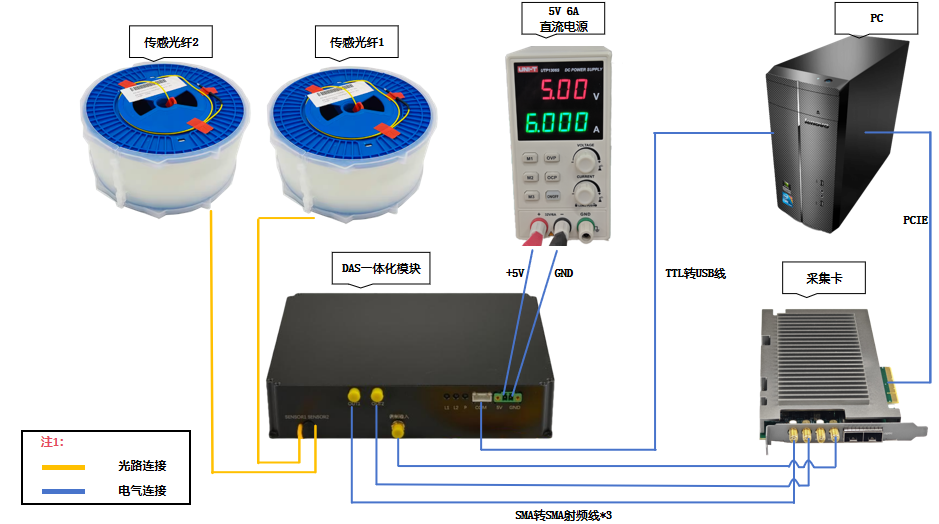

DAS采集卡連接DAS一體化模塊

當采集卡驅動安裝成功之后，剩下的就是通過射頻線把DAS采集卡跟DAS一體化模塊連接起來即可。

由于DAS一體化模塊型號比較多，所以請認真閱讀隨貨產品手冊，查看采購的DAS一體化模塊的供電要求（當前正常是12V的多），避免上錯電，燒毀設備。

當設備線連接好后，接入光纜，光纜接頭需要使用FC/APC接頭（綠色的）。

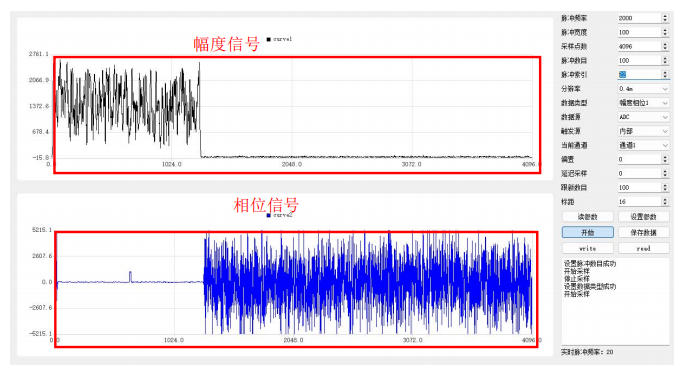

一切準備就緒后，給DAS一體化模塊上電，然后點擊采集卡測試軟件，查看信號曲線。
