常規單模DAS系統光路圖

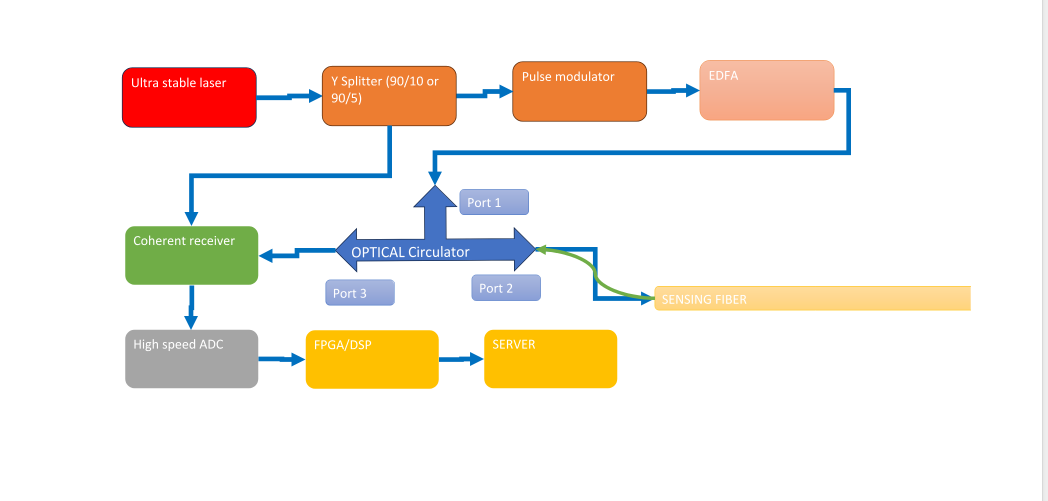

常規的單模DAS系統光路圖如上圖所示。其中Coherent Receiver 通常是一個 2x2的 50:50光耦合器+BPD平衡光電探測器。在單模DAS系統，BPD平衡光電探測器通常以單端口輸出拍頻后的模擬信號。然后采集卡進行采集。

DAS采集卡原始數據是什么

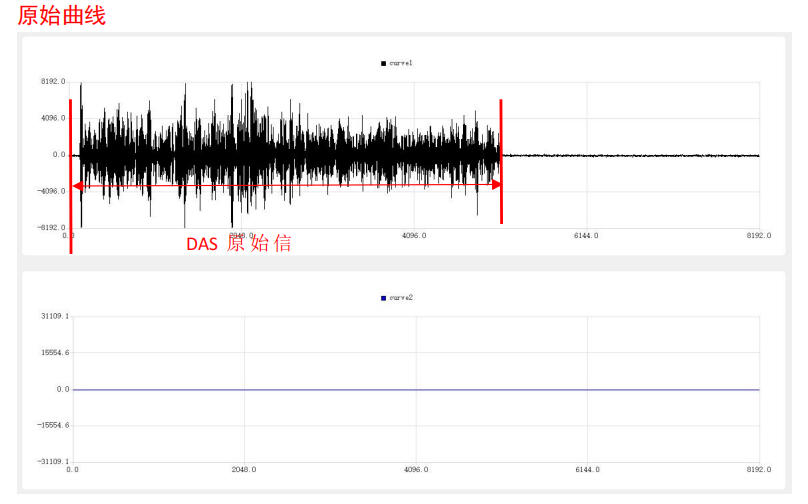

DAS采集卡的原始數據即是直接采集BPD平衡探測器輸出的模擬電壓信號，未經過任何解調算法處理的數據。DAS系統的原理是往系統里打一個脈沖光，然后脈沖光往光纖里傳輸，同時會向后產生瑞麗散射，采集卡支持設置采樣點數，和采樣分辨率。那么從采集軟件上就可以獲取到設置的采樣點數（例如設置了2048個點，那么采集一次就有2048個數）的原始數據，如下圖所示

采集卡的接口函數，可以設置采集卡輸出那種類似的數據。

如果設置為雙通道的原始數據，那么返回的數據格式是
ch1_data,ch2_data,ch1_data,ch2_data...
這樣的交替存儲的格式，如果你需要ch1通道的數據，你需要把交替存儲的數據提取出來。原始數據按照16位整形解析。

DAS原始數據能直接當音頻播放么？

不可以；DAS原始數據不能直接當音頻數據進行播放，需要進行解調，解調為相位數據之后才能作為音頻數據播放。

DAS原始數據有什么用？

一些高階用戶，對DAS系統有著自己專利的解調算法，使得系統性能大幅提高，他們會用到DAS的原始數據；通常大多數用戶直接使用我們采集卡內置的解調算法，直接使用采集卡解調好輸出的相位數據即可。

DAS采集卡輸出的相位數據格式像什么樣？

如我們采集卡文檔說明，可以直接設置為獲取相位數據。相位數據格式跟原始數據輸出的格式一樣，交替存儲的。
ch1相位，ch2相位，ch1相位，ch2相位...
所以您需要取ch1的相位數據，您需要提取出來。然后按照16為整形解析，要對應到弧度單位，需要除以512.0歸一化成浮點數。

DAS采集卡數據如何解析

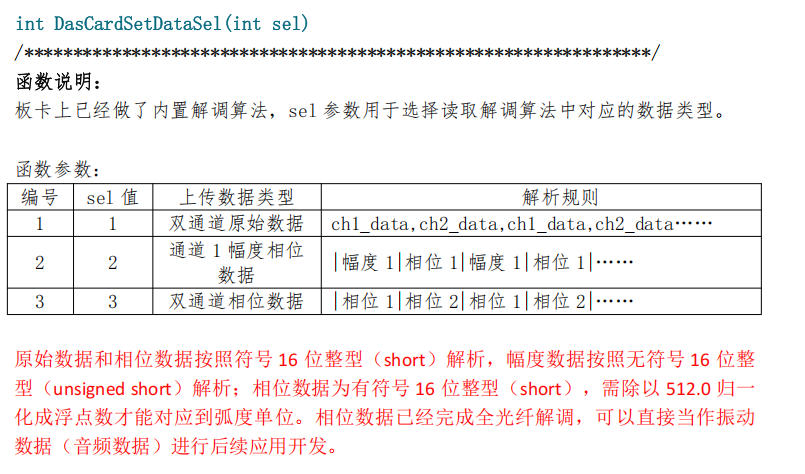

光翼智能的DAS采集卡有3種數據格式選擇，通常情況我們用相位數據作為音頻播放，采集到的數據解析流程如下圖，即可拿到指定位置的音頻數據。
