以太網GY-DAQ-2480-E安裝的配件準備

1. 以太網DAS采集卡（型號：GY-DAQ-2480-E）*1
2. 支持千兆傳輸?shù)木W(wǎng)線一條

DAS采集卡連接電腦設備

用網線一頭插入采集卡，另外一頭插入電腦的網口。

網絡參數設置

設置電腦PC的IP地址

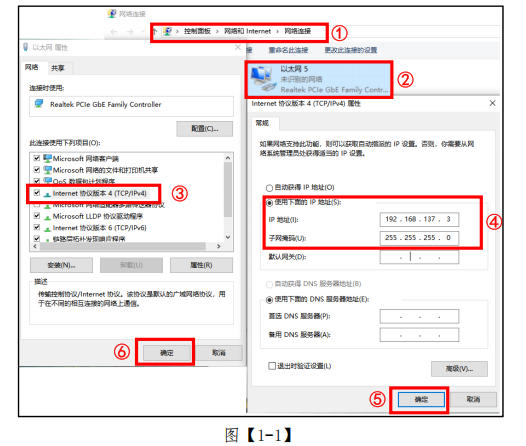

（1）打開 PC 端“控制面板”→“網絡和 Internet”→“網絡連接”，如圖【1-1】步驟①。

（2）根據您 PC 端網絡接口找到您對應的以太網，然后單擊鼠標右鍵并選擇“屬性”，如圖【1-1】步驟②。

（3）選擇“Internet 協議版本 4(TCP/IPv4)”，如圖【1-1】步驟③。

（4）設置“IP 地址：192.168.137.3”、“子網掩碼：255.255.255.0”。，如圖【1-1】步驟④。

（5）確定設置，如圖【1-1】步驟⑤、⑥。

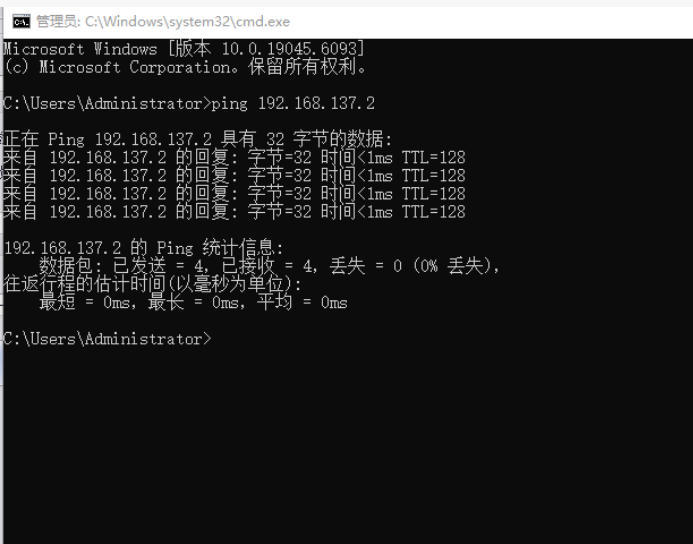

通過ping命令確認電腦跟采集卡網絡已經聯通

從電腦的命令提示符工具，進入。然后ping 192.168.137.2，如果能夠正常的返回信息（如上圖）則說明電腦跟采集卡已接通。

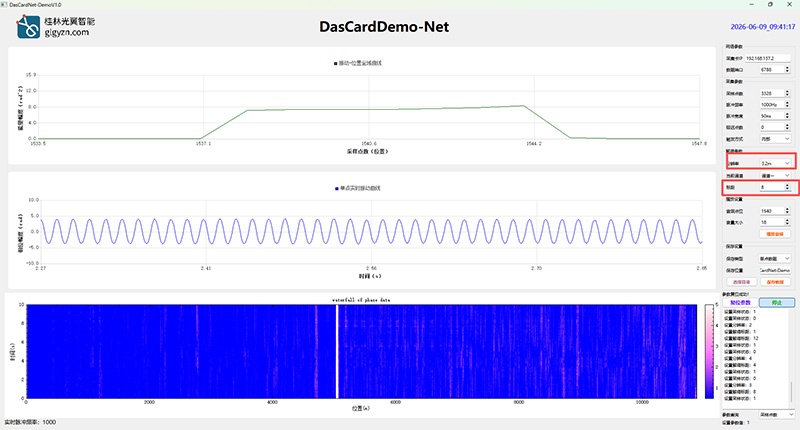

打開DAS采集卡軟件進行測試

打開 DasCardNet-Demo 軟件進行設置
（1）設置“采集卡 IP：192.168.137.2”，如圖【1-2】步驟①。
（2）設置“數據端口：6788”，如圖【1-2】步驟②。

然后配置采集卡參數進行測試。

DAS光口采集卡（GY-DAQ-2480-OE）安裝準備

1. 光口DAS采集卡（型號：GY-DAQ-2480-OE）*1
2. 光模塊SPF+10G * 2，一個插入采集卡，另一個插入萬兆網卡或萬兆交換機。
3. 采集卡跟交換機（服務器）連接的光纖跳線。

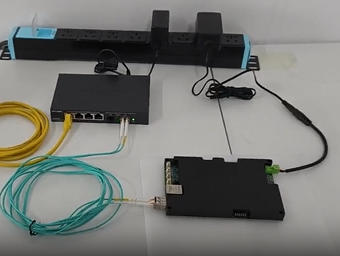

光口采集卡的連接

光模塊采用SPF+10G光模塊 注意不要選錯。 《10Gb/s SFP+ Dual Fiber 雙纖光模塊》

其他步驟同上，先配置IP，然后ping采集卡的IP地址看是否接通。接通后 用軟件測試。
