DTS集成模塊 把激光器+WDM+APD+采集卡集成在一起 UDP通信
產品概述：GY-DTS-M 是光翼智能推出的一款DTS集成模塊，該模塊中把激光器+WDM+APD+采集卡進行了集成，極大簡化了系統的復雜性，采用千兆網口UDP協議進行采集數據，模塊可以輸出斯托克斯光和反斯托克斯光信號。
關鍵詞：
DTS
產品型號：GY-DTS-M
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
產品描述
GY-DTS-M 是光翼智能推出的一款DTS集成模塊，該模塊中把激光器+WDM+APD+采集卡進行了集成，極大簡化了系統的復雜性，采用千兆網口UDP協議進行采集數據，模塊可以輸出斯托克斯光和反斯托克斯光信號；用戶只需要專注DTS的上位機解調軟件的開發。
適用用戶
- 對產品價格敏感，并且擁有軟件研發能力的DTS測溫企業
- 科研用戶簡化系統接線，專注于解調算法
產品特點
- 高集成度，模塊尺寸小
- UDP網絡通信，讀取數據簡單易用。
關鍵參數
| 參數 | 單位 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|---|
| 中心波長 | nm | - | 1550.12 | - |
| 譜寬（ 20dB） | nm | - | 0.3 | 1 |
| 輸出峰值光功率 | W | 30 | ||
| 重復頻率 | kHz | 5 | - | 20 |
| 脈沖寬度 | ns | 5 | - | 120 |
| 采樣率 | MSps | 250 | ||
| 采樣精度 | m | 0.4 | ||
| 工作溫度 | ℃ | -15 | - | 55 |
| 儲存溫度 | ℃ | -40 | - | 85 |
| 功耗 | W | - | 13 | |
| 工作電壓 | V | 9 | 12 | 13 |
| 數據輸出接口 | / | 千兆網口，UDP協議 | ||
| 光源通信協議 | / | Modbus RTU從機 | ||
| 尾纖類型 | / | 62.5/125多模光纖，F(xiàn)C/APC接頭（或客戶指定） | ||
| 出纖長度 | m | ≥1 | ||
我們做了一個溫度解算程序，獲得以下的測試數據
測試接入的光纖長度：5000米
| 參數項 | 參數值 | 備注 |
|---|---|---|
| 末端噪聲 | ±1℃ | |
| 溫度準確度 | ±1℃ | |
| 空間分辨率 | 1.2m |

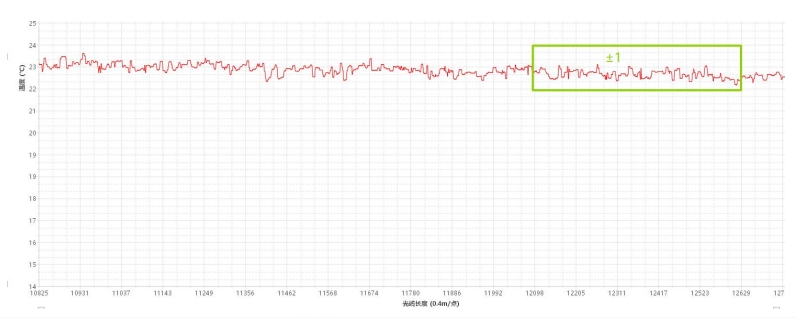

末端噪聲：綠色框中最低點22℃，最高點24℃，噪聲度噪聲值為±1℃

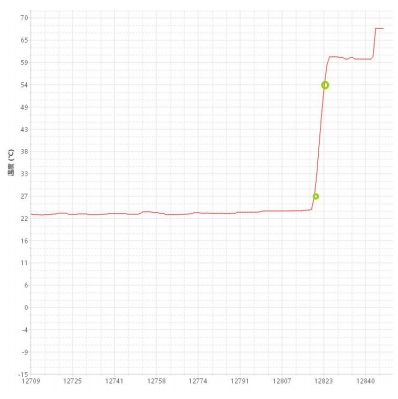

空間分辨率：是指?jìng)鞲羞^程中光纖長度上的有效空間距離，在擾動位置處，分布光纖傳感器測得該擾動信息階躍變化值的 10%到 90%之間對應的光纖距離長度即為空間分辨率光纖長度。如下圖所示：測溫線圈 90%對應坐標（12823，54），10%對應坐標（12820，27），
由此得出空間分辨率=（12823-12820）X0.4=1.2m。

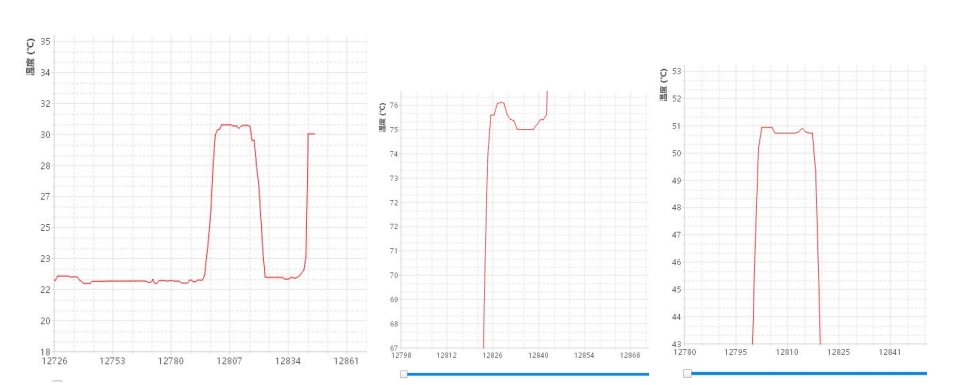

溫度準確度，如下圖所示：
| 水浴鍋溫度（℃） | 光翼解算軟件讀數(℃） |
|---|---|
| 30 | 30（±1） |
| 50 | 50（±1） |
| 75 | 75（±1） |
DTS分布式光纖測溫系統推薦模塊
| 模塊實拍圖 | 產品名稱 | 型號及描述 |
|---|---|---|
 | DTS用脈沖激光器 | 型號：NSFL-30，1550nm，最大功率峰值：30W |
 | 雙通道DTS專用APD光電探測器 | 型號：DTS-APD-150M，帶寬：150M，雙通道 |
 | 250M DTS專用數據采集卡 | 12bits, 千兆網口, 250MSps采樣率 |
DAS一體化模塊選型表
| 型號 | 類型 | 通道數 | 監測距離 | 中頻 | 激光器 | 特點 | 連接 |
|---|---|---|---|---|---|---|---|
| GY-DAS-V4-40-1-A80 | 常規單模型 | 1 | ≤40km | 80M | <3kHz | 高性價比 | [查看詳情] |
| GY-DAS-V4-40-2-A80 | 常規單模型 | 2 | ≤40km | 80M | <3kHz | 高性價比 | [查看詳情] |
| GY-DAS-V4-40-1-A200 | 常規單模型 | 1 | ≤40km | 200M | <3kHz | 空間分辨率可調高 | [查看詳情] |
| GY-DAS-V4-40-2-A200 | 常規單模型 | 2 | ≤40km | 200M | <3kHz | 空間分辨率可調高 | [查看詳情] |
| GY-DAS-V4-40-1-A80-1k | 常規單模型 | 1 | ≤40km | 80M | <1kHz | 高性能的光源 | [查看詳情] |
| GY-DAS-V4-40-1-A200-1k | 常規單模型 | 1 | ≤40km | 200M | <1kHz | 高性能的光源 | [查看詳情] |
| GY-DAS-V4-60-1-A80 | 常規單模型 | 1 | ≤60km | 80M | <3kHz | 監測距離長 | [查看詳情] |
| GY-DAS-V4-60-2-A80 | 常規單模型 | 2 | ≤60km | 80M | <3kHz | 監測距離長 | [查看詳情] |
| GY-DAS-V4-60-1-A200 | 常規單模型 | 1 | ≤60km | 200M | <3kHz | 空間分辨率和距離兼顧 | [查看詳情] |
| GY-DAS-V4-60-2-A200 | 常規單模型 | 2 | ≤60km | 200M | <3kHz | 空間分辨率和距離兼顧 | [查看詳情] |
| GY-DAS-UNP-40-1-80M-PM | 偏振分集型 | 1 | ≤40km | 80M | <3kHz | 消除偏振衰落 | [查看詳情] |
| GY-DAS-UNP-40-1-200M-PM | 偏振分集型 | 1 | ≤40km | 200M | <3kHz | 消除偏振衰落 | [查看詳情] |
| GY-DAS-UNP-40-1-80M | 窄脈沖 | 1 | ≤40km | 80M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-UNP-40-2-80M | 窄脈沖 | 2 | ≤40km | 80M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-UNP-40-1-200M | 窄脈沖 | 1 | ≤40km | 200M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-UNP-40-2-200M | 窄脈沖 | 2 | ≤40km | 200M | <3kHz | 窄脈沖模塊 | [查看詳情] |
| GY-DAS-RF-1-1-40-80 | 全時鐘同步 | 1 | ≤40km | 80M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-1-40-80 | 全時鐘同步 | 2 | ≤40km | 80M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-1-3-40-80 | 全時鐘同步 | 1 | ≤40km | 80M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-3-40-80 | 全時鐘同步 | 2 | ≤40km | 80M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-1-1-40-200 | 全時鐘同步 | 1 | ≤40km | 200M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-1-40-200 | 全時鐘同步 | 2 | ≤40km | 200M | <1kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-1-3-40-200 | 全時鐘同步 | 1 | ≤40km | 200M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-RF-2-3-40-200 | 全時鐘同步 | 2 | ≤40km | 200M | <3kHz | 信號更純凈 | [查看詳情] |
| GY-DAS-CFS-40-250-1 | 全集成模塊 | 1 | ≤40km | 80M | <3kHz | DAS光路+采集卡+體積小 | [查看詳情] |
| GY-DAS-CFS-40-250-2 | 全集成模塊 | 2 | ≤40km | 80M | <3kHz | 全集成2路 | [查看詳情] |
| GY-DAS-CFS-60-250-1 | 全集成模塊 | 1 | ≤60km | 80M | <3kHz | 距離長 | [查看詳情] |
| GY-DAS-CFS-60-250-2 | 全集成模塊 | 2 | ≤60km | 80M | <3kHz | 距離長 | [查看詳情] |
采集卡選型表
| 產品型號 | 采樣率 | 通道數 | 接口類型 | 核心功能特性 | 典型應用 | 選型指引 |
|---|---|---|---|---|---|---|
| GY-DAQ-2480 | 250M | 2通道 | PCIe x8 | DAS高速采集 性價比之選 | 分布式聲學傳感 (DAS) | [查看詳情] |
| GY-DAQ-2480-E | 250M | 2通道 | 千兆以太網 (RJ45) | DAS高速采集 性價比之選 | 分布式聲學傳感 (DAS)，測風雷達 | [查看詳情] |
| GY-DAQ-2480-OE | 250M | 2通道 | 萬兆光口 (Spf+ 10G) | 光口傳輸，邊緣部署 | 分布式聲學傳感 (DAS) | [查看詳情] |
| GY-DAQ-2510D | 1G | 2通道 | PCIe x8 | 硬件IQ解調 高分辨率 | 高精度DAS系統 | [查看詳情] |
| GY-DAQA-2510 | 1G | 2通道 | PCIe x8 | 集成AWG掃頻源 一體化方案 | 啁啾DAS系統，雷達，OCT，高精度掃頻光纖傳感系統 | [查看詳情] |
| DTS-ETH-250M-2 | 250M | 2通道 | 千兆以太網 (RJ45) | DTS測溫專用優化 低噪聲設計 | 分布式溫度傳感 (DTS)，氣象雷達 | [查看詳情] |
| DVS-ETH-100M-2 | 100M | 2通道 | 千兆以太網 (RJ45) | DVS采集卡集成平均及差分算法 | 分布式光纖振動傳感 (DVS) | [查看詳情] |
